Назначение

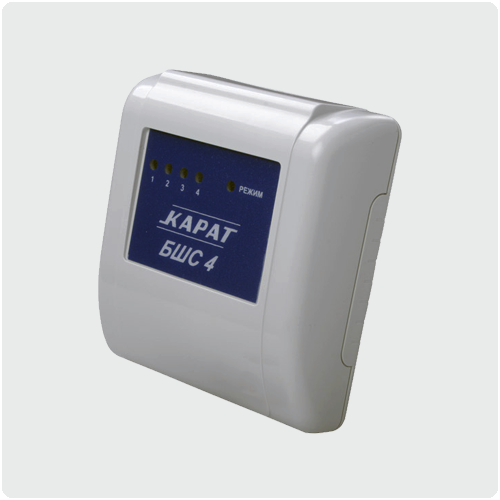

Блок расширения «БШС4» представляет из себя устройство для работы в составе системы «КАРАТ» и предназначен для расширения информационной емкости прибора КАРАТ, сбора, анализа и передачи в центральный блок КАРАТ информации о состоянии охранных и пожарных извещателей, а также линий оповещения. Кроме того, «БШС4» осуществляет прием и выполнение команд от ЦБ, а также запуск местного оповещения.
Прибор «КАРАТ» позволяет подключить до 57-ми блоков расширения «БШС4». Подключение блока к прибору осуществляется по 2-х проводной линии. Схема подключения и обозначения клеммников – см. рис. 7.
На панели блока расположены светодиодные индикаторы состояния шлейфов сигнализации и режима работы.
Канал связи между ЦБ и внешними блоками БШС4 защищен несколькими способами, обеспечивающими гарантированную доставку и закрытость информации, а также серьезно осложняющими внешние попытки вмешательства в работу системы.
Особенности
- Подключение внешнего (местного) оповещателя
- Светодиодные индикаторы ШС отображают состояние каждого из 4-х шлейфов
- Задание параметров ШС осуществляется с помощью БИУ
- 2 исполнительных реле с перекидными контактами для каждой пары ШС
- Подключение скважины ключа Touch Memory
Технические характеристики
| Информационная ёмкость (кол-во шлейфов) |
4 |
| Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более |
1, 5 мА |
| Напряжение питания (ток постоянный) |
11...14 В |
| Количество исполнительных реле |
2 |
| Постоянное напряжение, коммутируемое контактами реле, не более |
36 В |
| Переменное напряжение, коммутируемое контактами реле, не более |
220 В |
| Ток, коммутируемый реле, не более |
1 А |
| Количество выходов типа «открытый коллектор» |
2 |
| Ток потребления по выходу «Оповещение», не более |
0,2 А |
| Ток потребления по выходу «Лампа» для питания световых оповещателей, не более |
0,4 А |
| Регистрируются нарушения пож./охр. шлейфа длительностью, более |
350 мс |
| Не регистрируются нарушения пож./охр. шлейфа длительностью, менее |
250 мс |
| Напряжение в ЛК в состоянии ОБРЫВ |
20 ±1 В |
| Напряжение в ЛК в состоянии НОРМА |
16 ±2 В |
| Диапазон рабочих температур |
-30...+50 °С |
| Относительная влажность воздуха при температуре +35 °С, без конденсации влаги, не более |
93% |
| Вес |
0,15 кг |
| Габаритные размеры |
111x105x40 мм |
| Срок службы, не менее |
10 лет |
|
