Назначение

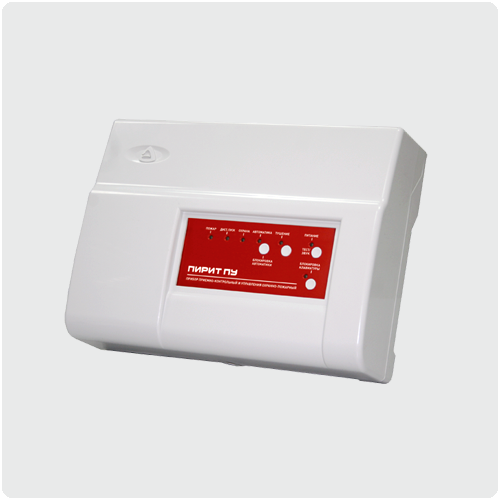

Прибор Пирит-ПУ вариант 2 предназначен для охраны различных объектов, оборудованных электроконтактными и токопотребляющими извещателями, а также для управления модулями пожаротушения (МПТ) порошкового и аэрозольного типа в автоматическом или дистанционном (ручном) режимах, управления инженерным и технологическим оборудованием, управления речевыми, звуковыми и световыми оповещателями, передачи извещений на ПЦН, а также автоматического контроля целостности пожарных и охранных шлейфов, цепей пуска и управления.
В изделии совмещены функции приёмно-контрольного прибора и прибора управления.
К прибору можно подключить блоки пожаротушения "Пирит-БПТ", осуществляющие контроль и запуск автоматического пожаротушения.
Прибор может выдавать 12 видов извещений:
- «Норма» - формируется при отсутствии тревожных сигналов в пожарных ШС ПОЖ и ДИСТ, передается нормальным состоянием контактов выключенного реле ПЦН1
- «Тревога» - формируется при фиксации тревожных сигналов в охранном ШС ОХР, передается встроенными и внешними звуковыми и световыми оповещателями
- «Неисправность», «Вскрытие корпуса» - формируется при выявлении неисправностей в приборе, в соединительных линиях оповещателей / ШС или вскрытием корпуса, передается переключенным состоянием контактов включенного реле ПЦН2 и встроенными и внешними звуковыми и световыми оповещателями
- «Внимание», «Пожар», «Дистанционный пуск» - формируется при фиксации тревожных сигналов в пожарных ШС ПОЖ или ДИСТ, передается переключенным состоянием контактов включенного реле ПЦН1
- «Автоматика отключена» - формируется при нарушении ШС блокировки автоматического запуска АВТ, передается встроенными и внешними звуковыми и световыми оповещателями
- «Задержка/блокировка тушения», «Тушение», «Окончание тушения» - передаётся встроенными и внешними звуковыми и световыми оповещателями
- «Разряд» - формируется при фиксации разряда встроенной АКБ, передается встроенными звуковым оповещателем и светодиодом "Режим"
Для повышения защиты от ложных срабатываний в приборе реализована двухпороговая тактика пожарного шлейфа с разделением ситуаций «Внимание» при срабатывании одного извещателя и «Пожар» при срабатывании двух извещателей.
Прибор рассчитан на подключение следующих шлейфов сигнализации (далее ШС):
- шлейф пожарной сигнализации (ШС1 ПОЖ);
- шлейф дистанционного (ручного) пуска (ШС2 ДИСТ);
- шлейф охраны (ШС3 ОХР)
- шлейф блокировки автоматического управления тушением (датчик двери) (ШС4 АВТ).
Прибор имеет девять основных режимов работы:
- режим «Снят с охраны»
- режим «Норма»
- режим «Тревога»
- режим «Внимание»
- режим «Пожар»
- режим «Дистанционный пуск»
- режим «Задержка/блокировка тушения»
- режим «Тушение»
- режим «окончание тушения»
- режим «Неисправность»
Особенности
- Один шлейф охранной сигнализации, работающий по тактике открытая или закрытая дверь с задержкой сирены 15 секунд
- Один круглосуточный двухуровневый шлейф пожарной сигнализации с возможностью активации режима разведки
- Один шлейф блокировки автоматического запуска пожаротушения
- Возможность блокировки автоматического пожаротушения при сработке охранного шлейфа
- Обеспечивается работа с токопотребляющими извещателями с напряжением питания 10-25В
- Возможность подключения по двухпроводным линиям до 6 блоков пожаротушения "Пирит-БПТ" и до 24 модулей пожаротушения (МПТ) по 4 штуки на каждый блок с контролем цепей поджига на обрыв и короткое замыкание
- Контроль успешного запуска МПТ по пережиганию цепей поджига со звуковой и световой индикацией
- Возможность подключения внешнего РИП с контролем входного напряжения питания
- Самовосстанавливающийся предохранитель в цепи сетевого питания
- При отсутствии напряжения в сети обеспечивается автоматический переход на питание от резервного источника постоянного тока, сигнал "тревога" при этом не выдаётся
Технические характеристики
| Информационная ёмкость (кол-во шлейфов) |
4 |
| Информативность (кол-во видов извещений) |
13 |
| Количество направлений пожаротушения |
1 |
| Максимальное количество блоков пожаротушения ПИРИТ БПТ |
6 |
| Максимальное количество модулей пожаротушения ( МПТ ) |
32 |
| Номинальное выходное напряжение пуска МПТ |
11 ± 3 В |
| Ограничение выходного тока запуска МПТ |
0,75 ± 0,1 А |
| Ток контроля цепей поджига МПТ |
не более 1,5 мА |
| Напряжение на входе ШС при номинальном сопротивлении шлейфа |
16±2 В |
| Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более |
1,5 мА |
| Регистрируются нарушения пож./охр. шлейфа длительностью, более |
350 мс |
| Не регистрируются нарушения пож./охр. шлейфа длительностью, менее |
250 мс |
| Диапазон рабочих температур |
-30...+50 °С |
| Мощность, потребляемая от сети, не более |
16 ВА |
| Номинальная емкость резервного аккумулятора |
7 Ач |
| Средняя наработка на отказ прибора в режиме охраны или режиме снятия с охраны, не менее |
40000 ч |
| Ток потребления от аккумулятора в дежурном режиме (при отсутствии внешних потребителей), не более |
100 мА |
| Ток потребления от аккумулятора в тревожном режиме (при отсутствии внешних потребителей), не более |
180 мА |
| Ток потребления от аккумулятора в режиме пожаротушения (при отсутствии внешних потребителей), не более |
2 А |
| Масса без аккумулятора, не более |
1 кг |
| Габаритные размеры |
205х200х75 мм |
| Срок службы, не менее |
10 лет |
| Напряжение питания сети (переменный ток 50 Гц) |
187...242 В |
| Напряжение питания от аккумулятора |
11,8...14,0 В |
| Емкость памяти кодов ключей |
64 |
| Сопротивление проводов ШС |
не более 220 Ом |
| Сопротивление утечки между проводами пожарного ШС |
не менее 50 кОм |
| Допустимое напряжение, коммутируемые контактами ПЦН |
~250 В / =30 В |
| Допустимый ток, коммутируемый контактами ПЦН |
до 1 А |
|
