Назначение

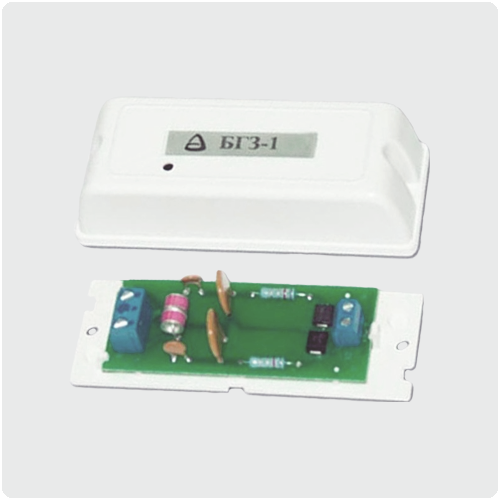

Блок грозозащиты предназначен для защиты приемно-контрольных приборов охранной и пожарной сигнализации от наведенных электрических импульсов большой энергии (грозовые разряды и т.п.) на шлейфы сигнализации (ШС).
Описание
Для защиты от перенапряжений используются два самовосстанавливающихся предохранителя (0,75 А).
Блок может использоваться для защиты ШС как с однополярным, так и двухполярным напряжением (приборы серии "Гранит", "Циркон", "Кварц", "Карат", "Пирит", "Курс-100" и т.д.)
ШС подключается ко входу блока, выход блока подключается к клеммам приемно-контрольного прибора.
Технические характеристики
| Рабочее напряжение ШС, не более |
30 В |
| Предельная амплитуда импульса входного тока длительностью до 1 мс |
100 А |
| Предельная рассеиваемая мощность в импульсе длительностью до 1 мс |
1500 Вт |
| Номинальное напряжение ограничения |
39 В ± 10% |
| Габаритные размеры |
110х42х30 мм |
| Масса, не более |
0,1 кг |
|
