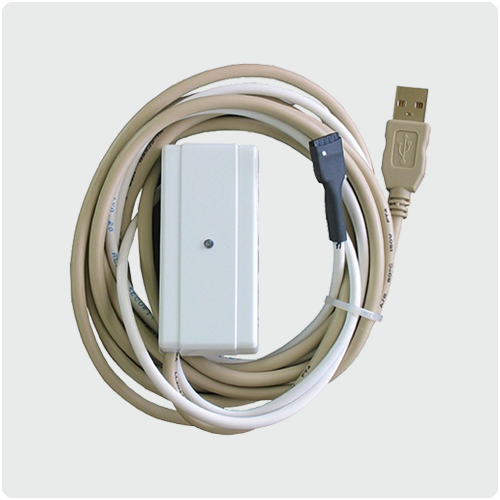

Модуль сопряжения предназначен для подключения к персональному компьютеру (далее ПК) через порт USB приборов марки "Астра": Астра-812, Астра-712/х, Астра-821/822, Астра-881/882, РПУ Астра-РИ-М, РПУ Астра-РИ, РПД Астра-РИ с целью:
проведения установок режимов работы с помощью соответствующих программ Pconf-XXX;
смены программного обеспечения (далее ПО) с помощью программы Flasher-v5_X;
считывания журнала событий Астра-812 в ПК с помощью программы Message Store.
Особенности
Модуль сопряжения обеспечивает гальваническую изоляцию между линиями интерфейса USB и линией расширения приборов "Астра".
Основные данные
подключение к портам ПК типа USB;
питание со стороны интерфейса USB осуществляется от линий порта, со стороны линии расширения требуется источник питания постоянного тока напряжением от 10 до 15 В;
для работы через модуль Астра-983 необходимо установить на ПК драйвер Drv983-v1_0. Драйвер совместим с операционной системой Windows - 9X / Me / 2000 / XP.
ВНИМАНИЕ! Все работы по настройке (конфигурированию) и смене ПО приборов должны проводиться только при индивидуальном подключении прибора к ПК. Подключение ПК через модуль Астра-983 в смонтированную линию расширения, объединяющую несколько приборов, приведет к некорректной работе.
Технические характеристики
изоляция выдерживает напряжение -
500 В
рабочая скорость передачи -
4800 Бод
ток потребления со стороны USB -
40 мА
ток потребления от внешнего источника со стороны линии расширения -
15 мА
Условия эксплуатации:
- температура
от -30 до +50°С
- относительная влажность воздуха без конденсации влаги
