Назначение
- автономная работа:
- прием и декодирование извещений от зарегистрированных извещателей системы Астра-РИ-М,
- выдача извещений на встроенные релейные выходы и выход открытый коллектор,
- выдача в двухпроводный интерфейс RS-485 для подключенных блоков расширения (индикации и реле);
- расширитель беспроводных зон в составе системы с центральным ППКОП Астра серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro);
- ретранслятор (РТР) сигналов в составе системы Астра-РИ-М для увеличения дальности системы.
Особенности
-
2 режима радиоканала, устанавливаемые перемычкой и кнопкой на плате РР либо через программу для компьютера Pconf-RR или ПКМ Астра Pro:
- режим 1 обеспечивает работу с радиоканальными извещателями:
- выпуска до декабря 2015 года,
- выпуска с декабря 2015 года, но со снятой перемычкой Rmod,
- Астра-361РК, Астра-3531, Астра-421РК2, Астра-4511РК2, РПД Астра-РИ
- режим 2 обеспечивает работу с радиоканальными извещателями с оптимизированным радиоканалом выпуска с декабря 2015 года с установленной перемычкой на вилку Rmod;
-
3 основных режима работы:
- автономный - заводский режим РР, версия программного обеспечения RRa-rim-av2_х,
- системный - устанавливается сменой ПО на версию RRs_rim-av1_х с помощью программы для компьютера ПКМ Астра Pro,
- ретранслятор (РТР) - режим устанавливается перемычкой и кнопкой на плате РР (и для автономного и для системного);
-
автономный режим обеспечивает:
- регистрацию до 48 радиоустройств системы Астра-РИ-М разных типов,
- регистрацию извещателей с помощью кнопки на плате РР либо через программу для компьютера Pconf-RR,
- поддержку до 4-х РТР с одним уровнем ретрансляции,
- регулировку времени контроля канала связи:
- от 2 минут для режима 2,
- 10/20/40 минут для режима 1 (для радиоизвещателей исп.РК2 поддерживается выбор 5 минут),
- смену частотной литеры РР с помощью перемычки и кнопки на плате РР либо через программу Pconf-RR,
- программирование 3-х релейных выходов и 1 выхода типа «открытый коллектор» с помощью перемычек и программы Pconf-RR,
- поддержка по цифровому интерфейсу RS-485 дополнительных блоков реле Астра-823/824 (общее количество до 6 шт.), блоков индикации Астра-863 исп. А/АР (общее количество 2 шт.),
- выбор режима работы выхода ТМ: выдача кода в формате ключа Touch memory (ТМ) или режим переключателя (взят/снят), с помощью программы Pconf-RR,
- формирование уникального кода ТМ для каждой кнопки управления брелока РПДК Астра-РИ-М;
-
системный режим обеспечивает:
- работу в качестве расширителя беспроводных зон в составе системы с применением центрального ППКОП серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro),
- подключение до 4-х РР к центральному ППКОП серии Pro,
- информационный обмен с ППКОП по интерфейсу RS-485,
- регистрацию до 192 радиоустройств системы Астра-РИ-М разных типов (до 48 радиоустройств с применением Астра-712 Pro),
- поддержку до 16 РТР (по 4 на каждый РР) с одним уровнем ретрансляции;
-
режим ретранслятора (РТР) обеспечивает:
- ретрансляцию сигналов от 47 радиоустройств разных типов,
- смену частотной литеры с помощью перемычки и кнопки на плате РР,
- регистрацию извещателей с помощью кнопки на плате РР либо через программу для компьютера;
-
обеспечивается возможность сохранения и восстановления резервных копий памяти регистрации радиоустройств в РР, РТР через ПК (программы ПКМ Астра-Pro, Pconf-RR)
-
два входа питания (основной и резервный) по ГОСТ Р 53325;
-
интерфейс USB для связи с ПК;
-
не требуется получения разрешений на применение от органов государственной радиочастотной службы;
-
интеграция со сторонним оборудованием:
-
Лунь-11 mod.2 (СПИ «Орлан», ООО «Охрана и безопасность»),
-
МБД-02 (контроллер «Приток-А-КОП», Охранное бюро «Сократ»),
-
Аларм-12 (АСОС «Алеся», ЗАО НТ «Аларм»).
Основные данные
Тактика работы выходов РР в заводских настройках:
-
реле 1 (Relay1) / реле 2 (Relay2) отображают состояние тревоги всех зарегистрированных радиоканальных извещателей по тактике «круглосуточная охрана»:
- замкнуты при отсутствии тревожных извещений от радиоканальных извещателей зарегистрированных в память РР,
- разомкнуты при получении тревожного извещения;
-
реле 3 (Relay 3) отображает все неисправности (кроме «Вскрытия») радиоканальных извещателей, зарегистрированных в память РР:
- замкнут при отсутствии извещений «Нет Связи», «Блокирование радиоканала», «Неисправность» от извещателей,
- разомкнут в случае возникновения данных событий;
-
выход типа «открытый коллектор» (ОС) отображает состояние корпуса всех радиоканальных извещателей, зарегистрированных в память РР:
- включен (замкнут) при отсутствии события «Вскрытие» от извещателей,
- выключен (разомкнут) в случае возникновения данного события.
Технические данные
|
Рабочие частоты:
|
|
|
- литера 1
|
433, 42 МГц
|
|
- литера 3
|
434, 42 МГц
|
|
Радиус действия радиоканала на открытой местности, не менее:
|
|
|
- для извещателей
|
300 м
|
|
- для КТС
|
1000 м
|
|
- для РПДК
|
1000 м
|
|
- для РТР
|
1500 м
|
|
- для РПД Астра-РИ
|
2000 м
|
|
мощность МРР в режиме передачи, не более
|
10 мВт
|
|
напряжение питания
|
от 10 до 28 В
|
|
ток потребления при напряжении 12 В, не более
|
100 мА
|
|
ток потребления при напряжении 24 В, не более
|
80 мА
|
|
время технической готовности, не более
|
60 с
|
|
длина линии интерфейса RS-485 при условии применения кабеля типов КСВ-0,52/КСПВГ 0,2-0,5/УТП-5
|
до 1000 м
|
|
габаритные размеры
|
136х86х38 мм
|
|
Условия эксплуатации:
|
|
|
- температура
|
от -10 до +55°С
|
|
- относительная влажность воздуха без конденсации влаги
|
до 98% при +40°С
|
|
- степень защиты оболочкой
|
IP20
|
Информативность
-

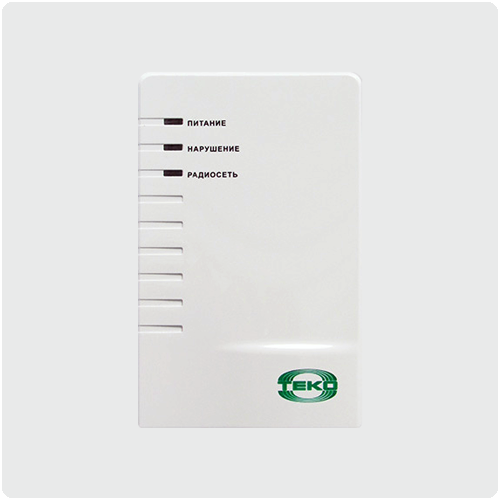

3 трехцветных индикатора:
- индикатор «ПИТАНИЕ» – состояние питания,
- индикатор «НАРУШЕНИЕ» - собственное состояние расширителя, включая состояние зарегистрированных в нем устройств,
- индикатор «РАДИОСЕТЬ» - передача/прием информации в радиосети;
-
«А 485 В» - вход/выход интерфейса проводной связи RS-485;
-
4 универсальных программируемых выхода:
- «Relay 1» - «Relay 3» – обеспечивают коммутацию нагрузки не более 0,1 А/100 В,
- «OC» – «открытый коллектор», обеспечивает коммутацию нагрузки не более 0,5 А/27 В
|
