Назначение
Программатор предназначен для ввода в ППКУОП ГРАНИТ-2/4 (далее прибор) необходимых параметров работы с последующим их запоминанием в энергонезависимой памяти прибора. Задание параметров осуществляется установкой в нужное положение переключателей на плате программатора. Запись параметров в память прибора осуществляется через клемму "Touch Memory".

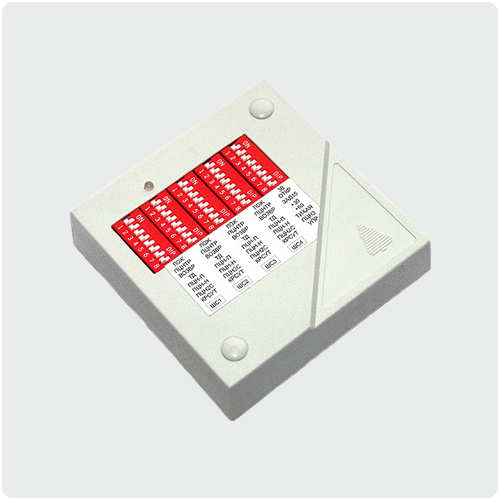

Программатор представляет собой оформленную в отдельный корпус печатную плату с установленными на ней группами переключателей и кабелем с разъемом для подключения к прибору Гранит-2/4. Всего имеется пять групп по 8 переключателей, по одной группе на ШС и одна группа на прибор в целом. Включенный переключатель (замкнутое состояние) соответствует включенной функции (установке).
Подключение к прибору производится через клеммы "ТМ", "^".
Программируемые функции
Функции шлейфов сигнализации (ШС)
| Надписи на корпусе программатора |
Функции |
| "ПОЖ" |
Пожарный ШС |
| "ПЦНТР" |
Линия ПЦН размыкается только по тревоге |
| "ВОЗВР"1 |
Автовозврат |
| "ТД"2 |
ШС используется в составе точки доступа |
| "ПЦН_П" |
При пожаре/тревоге извещение передается в линию ПЦН2 (иначе ПЦН1) |
| "ПЦН_Н" |
При неисправности ШС извещение передается в линию ПЦН2 (иначе ПЦН1) |
| "ПЦН2 С"3 |
При снятии прибора с охраны выдает в линию ПЦН 2-секундный разрыв |
| "КРСУТ" |
ШС - круглосуточный (не снимается ключом) |
1 Через 3 минуты и только в режиме охраны.
2 Только ШС1, должен быть охранный и не должен быть круглосуточным.
3 Для круглосуточных ШС.
Общие функции прибора
| Надписи на корпусе программатора |
Функции |
| "ЗВ" |
Подтверждение звуком постановки/снятия, звук 10 с при чужом TM в режиме охраны |
| "ОТКР" |
Включена возможность постановки ШС1 по тактике с открытой дверью |
| "ЗАД15" |
Задержка сирены при тревоге по ШС1 15 секунд |
| "+30"1 |
Задержка постановки для всех охранных ШС (за исключением "тихого") +30 с |
| "+60"1 |
Задержка постановки для всех охранных ШС (за исключением "тихого") +60 с |
| "ТИХАЯ"2 |
"тихая" тревога по ШС3 (ШС2 для Гр2) |
| "ПЦН3"3 |
Извещение о состоянии "взят/снят" выдается на клеммы "ОПВ" (на клеммы "ОПВ" не выдается оповещение о пожаре) |
| "УПР" |
Разрешено снятие/постановка кнопкой "Управление" |
1 Выбирается задержка из ряда 4, 30, 60, 90 секунд.
2 Обязательно охранный ШС.
3 Прибор переходит в режим "Пожар" при срабатывании первого извещателя в пожарных ШС.
Технические характеристики
| Питание осуществляется от линии данных. |
|
| Потребляемый ток: |
15 мА |
| Колличество программируемых параметров: |
- 8 для каждого ШС
- 8 общих для прибора в целом
|
| Диапазон рабочих температур: |
от +5 до +45 ° C |
| Средний срок службы, не менее: |
10 лет |
| Габаритные размеры: |
80x80x20 мм |
| Масса прибора, не более: |
80 г |
|
