Назначение

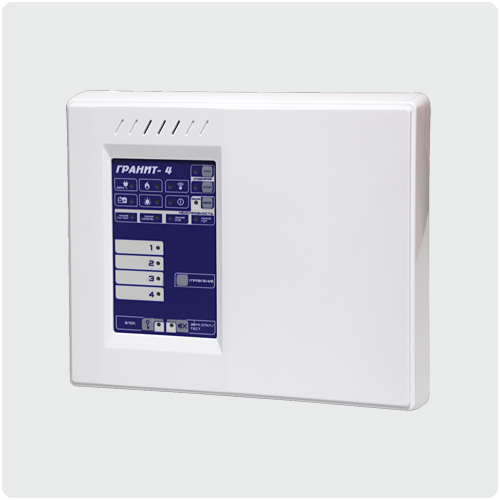

Прибор приемно-контрольный и управления охранно-пожарный "Гранит-4" предназначен для охраны различных объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями.
Прибор может использоваться также для контроля и управления доступом с использованием электронных ключей Touch Memory путем считывания кодов ключей, проверки прав доступа считанного ключа и замыкания (размыкания) контактов реле, управляющего электромагнитным замком.
Основные сведения
- В зависимости от исполнения до 4-х шлейфов сигнализации с функциями охранных или пожарных.
- 7 встроенных тактик применения. Кроме того, имеется полностью программируемый функциональный режим. Гибкое программирование параметров прибора реализуется с помощью программатора режимов.
- Сигнал тревоги выдается при нарушении или пожаре на объекте на ПЦН.
- Сигнал "взят/снят" может передаваться на отдельный выход.
- Автономная охраны при питании от сети переменного тока с выдачей сигналов тревоги на выносные сетевые оповещатели (звонок и лампу), либо сирену и световой индикатор, или от аккумулятора с выдачей сигнала тревоги на сирену и световой индикатор.
- Работает с интеллектуальным оповещателем "ПРИЗМА-200И".
- Управление электронными ключами Touch Memory (далее ключи).
- Автоматический переход на питание от резервного источника постоянного тока при пропадании напряжения сети. Сигнал "Тревога" при этом не выдается.
- Выход 12 В для питания извещателей.
- Функциональные режимы "Офис" являются комбинированными, сочетая в себе ШС разных типов. В этих режимах некоторые ШС нельзя снять с охраны ключами. Такие ШС можно использовать в качестве круглосуточных.
- Возможность программирования линий ПЦН на размыкание только в режиме тревоги.
- Возможность программирования линий ПЦН на размыкание на 2 секунды в момент снятия прибора с охраны (если эта линия ПЦН связана с круглосуточным ШС).
- Возможность программирования ШС на автовозврат в режим охраны, если через 3 минуты после нарушения ШС восстановился. При этом линия ПЦН восстанавливается, а остальные встроенные и внешние оповещатели остаются в режиме тревоги. При повторных нарушениях ШС формируется укороченный (10 с) звуковой сигнал и линия ПЦН размыкается.
Технические характеристики
| Информационная ёмкость (кол-во шлейфов) в зависимости от исполнения |
4 |
| Информативность (кол-во видов извещений) |
10 |
| Количество используемых электронных ключей до |
50 |
| Напряжение на входе ШС при номинальном сопротивлении шлейфа |
17...21 В |
| Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более |
1,5 мА |
| Ток потребления по выходу 12 В для питания извещателей, не более |
150 мА |
| Регистрируются нарушения охранного шлейфа длительностью, более |
70 мс |
| Не регистрируются нарушения охранного шлейфа длительностью, менее |
50 мс |
| Регистрируются нарушения пожарного шлейфа длительностью, более |
350 мс |
| Не регистрируются нарушения пожарного шлейфа длительностью, менее |
250 мс |
| Диапазон рабочих температур |
+5...+45 °С |
| Мощность, потребляемая от сети, не более |
10 ВА |
| Ток потребления от аккумулятора в дежурном режиме, не более |
200 мА |
| Масса, не более |
2,5 кг |
| Габаритные размеры |
285х210х87 мм |
| Срок службы, не менее |
10 лет |
|
