| Назначение

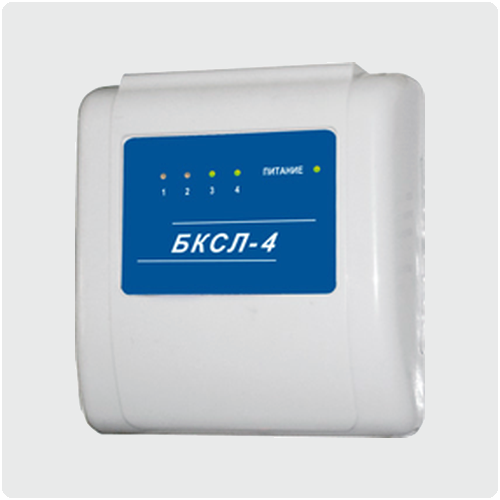

Блок контроля соединительных линий БКСЛ-4 (далее БКСЛ-4) предназначен для контроля соединительных линий приборов.
Возможно использование БКСЛ-4 для подключения к выходам приборов более мощной нагрузки, до 2 А
При подаче команды включения на вход управления, включается соответствующий выход, подавая напряжение +12В на прибор оповещения. При появлении на линии короткого замыкания или обрыва, прибор отключает выход и размыкает реле неисправности. При неисправности линии прибор выдает сигнал неисправности на вход управления (для приборов с контролем линии) путем изменения входного сопротивления Вх1 … Вх4.
Особенности
- Четыре управляемых выхода (типа открытый коллектор) с возможностью автоматического отключения выходов при возникновении неисправности
- Передает в прибор информацию о неисправности соединительных линий
- Выпускается в корпусном и бескорпусном исполнении
Технические характеристики
| Коммутируемый ток по каждому выходу, не более |
2А |
| Питание прибора |
от 10,5 до 15,0 В |
| Управляющее напряжение на входе управления (ВХ1…ВХ4) |
от 10,5 до 15,0 В |
| Потребляемый ток |
70 мА |
| Ток потребления по входу управления (ВХ1…ВХ4) |
5 мА |
| Встроенный оконечный резистор на входе управления |
7,5 кОм ±10% |
| Диапазон рабочих температур |
-10...+40 °С |
| Относительная влажность воздуха при температуре +35 °С, без конденсации влаги, не более |
95% |
|
