| Назначение

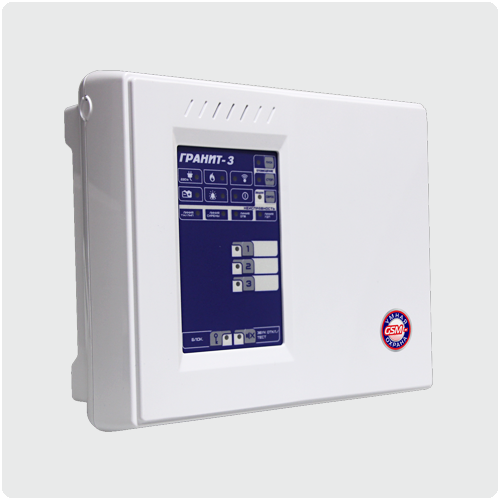

Прибор «Гранит-3А GSM» предназначен для охраны небольших объектов (квартир, коттеджей, офисов, магазинов и т.д.). Имеет 3 шлейфа сигнализации для подключения пожарных и/или охранных извещателей. Прибор отправляет тревожные и служебные сообщения на мобильный телефон владельца через сотовую сеть GSM.
Особенности
- 3 шлейфа сигнализации (ШС) с функциями охранных или пожарных.
- Встроенный GSM коммуникатор передает информацию о состоянии прибора на мобильные телефоны. Информация передается при возникновении события и по запросу пользователя. Способ передачи: голосовое сообщение и/или SMS.
- 2 SIM-карты, 16 телефонных номеров для оповещения.
- Удаленное управление с мобильного телефона внешними устройствами (например, освещением), которые подключены к реле ПЦН1, ПЦН2, ПЦН3, выходу ОПВ и выходу Х3 на плате коммуникатора.
- Контроль температуры двумя термодатчиками.
- Аудиоконтроль помещения.
- 7 встроенных тактик применения (задаются перемычками на плате). Гибкая настройка через программное обеспечение — конфигуратор «ArsProg Гранит». Подключение к компьютеру через разъем microUSB.
- Способы постановки на охрану и снятия с охраны:
- электронными ключами Touch Memory через считыватель ТМ;
- кнопками «1»…«3» на панели прибора;
- удаленно с телефонов звонком или SMS;
- Proximity-картами, набором цифрового кода кнопками, брелоками и/или ключами ТМ с помощью универсального считывателя «Портал» производства ООО НПО «Сибирский Арсенал» (приобретается отдельно).
- Способы управления оповещением при пожаре:
- автоматически (при определении события «Пожар2» в пожарном ШС);
- вручную с панели индикации и управления прибора (кнопки «ПУСК» и «СТОП»);
- дистанционно, с помощью устройства дистанционного пуска (УДП).
- Три выхода оповещения «открытый коллектор»: «Лампа», «Сирена» и «Оповещение о пожаре» и выход оповещения типа «сухие контакты» реле: ПЦН3.
- Два выхода ТМ для подключения считывателей ключей Тouch Мemory.
- Автоматический контроль линий оповещения и управления на обрыв или короткое замыкание.
- Дополнительный неотключаемый выход с напряжением +12 В для питания извещателей.
- Выходы 12 В и оповещения (лампа, сирена, ОПВ) защищены от короткого замыкания.
- Для охранных шлейфов предусмотрены функции «Тихая тревога» и «Автовозврат».
- Функция «Тихая тревога» позволяет не привлекать внимание при тревоге: не включается сирена, не мигает лампа. Срабатывание отображается только светодиодным индикатором прибора, выдается сигнал на линию ПЦН1 или ПЦН2 (в зависимости от тактики применения) и телефоны оповещения. Обеспечивается 15-ти минутная память тревоги, не сбрасываемая даже при обесточивании прибора. Внимание! Из состояния «тихой тревоги» прибор выйдет только по истечении 15 минут. Если во время тревоги прибор будет обесточен, то после включения отсчет 15-ти минут начнется заново.
- Функция «Автовозврат»: если через 3 минуты после нарушения шлейфа признаки проникновения отсутствуют, шлейф возвращается в режим охраны. При этом линия ПЦН восстанавливается, встроенные и внешние оповещатели остаются в режиме тревоги. При повторных нарушениях ШС формируется укороченный (10 с) звуковой сигнал и линия ПЦН размыкается.
- Задержка оповещения на звуковой оповещатель и телефоны при тревоге.
- Парольная защита органов управления прибора от несанкционированного доступа.
- Возможность обновить прошивку прибора и коммуникатора.
- Встроенный источник бесперебойного питания под аккумулятор 12 В, 7 или 4,5 Ач.
- Возможность подключить внешний резервированный источник питания 12 В.
- Прибор автоматически переходит на питание от резервного аккумулятора при отключении сети 220 В, и обратно, при восстановлении питания 220 В. Сигнал «Тревога» при этом не выдается.
- При полном отключении электропитания (220 В, аккумулятор) прибор запоминает своё состояние.
- Заземление корпуса не требуется.
- Возможность передачи тревожных извещений «Пожар1», «Пожар2» и «Тревога» на пульт централизованного наблюдения по двум каналам путем размыкания «сухих контактов» выходных реле (ПЦН1 и ПЦН2) или организации автономной работы прибора.
Технические характеристики
| Информационная ёмкость (кол-во шлейфов сигнализации) |
3 |
| Информативность (кол-во видов извещений) |
17 |
| Емкость буфера извещений (кол-во событий) |
40 |
| Максимальное количество телефонов для оповещения |
16 |
| Емкость памяти кодов идентификаторов (proximity-карт/цифровых кодов/брелоков/ключей ТМ) |
64 шт |
| Напряжение на входе ШС при номинальном сопротивлении шлейфа 7,5 кОм |
19…20 В |
| Суммарная токовая нагрузка в ШС в дежурном режиме, не более |
1,5 мА |
| Напряжение/ток выходов реле ПЦН1, ПЦН2, ПЦН4, до |
100 В / 150 мА |
| Напряжение/ток выхода реле ПЦН3, до |
~ 250 В / 3 А |
| Максимально допустимый общий ток потребления по выходу «+12В» |
1,5 А |
| Ток потребления по выходу «+12В» для питания извещателей, не более |
400 мА |
| Ток потребления по выходу «ОПВ» (оповещение), не более |
1 А |
| Ток потребления по вых.«ЛМП» для питания внешнего светового оповещателя 12 В (при наличии подключенного, заряженного аккумулятора), не более |
200 мА |
| Ток потребления по вых.«СИР» для питания внешнего звукового оповещателя 12 В (при наличии подключенного, заряженного аккумулятора), не более |
300 мА |
| Напряжение питания сети (переменный ток 50 Гц) |
187...242 В |
| Мощность, потребляемая от сети, не более |
15 ВА |
| Напряжение питания от аккумуляторной батареи |
11,8...14,0 В |
| Номинальная емкость встроенного резервного аккумулятора |
7 или 4,5 А/ч |
| Ток потребления от аккумулятора в дежурном режиме (при отсутствии внешних потребителей), не более |
50 мА |
| Ток потребления от аккумулятора в режиме «Пуск», «Пожар», «Тревога», не более |
70 мА |
| Степень защиты оболочкой (при эксплуатации прибора закрепленного на ровной поверхности) |
IP40 |
| Диапазон рабочих температур |
минус 30… 50 °С |
| Габаритные размеры корпуса прибора, не более |
250x210x80 мм |
| Масса без аккумулятора, не более |
700 г |
SIM-карта в комплектацию системы Гранит-3А не входит.
|
