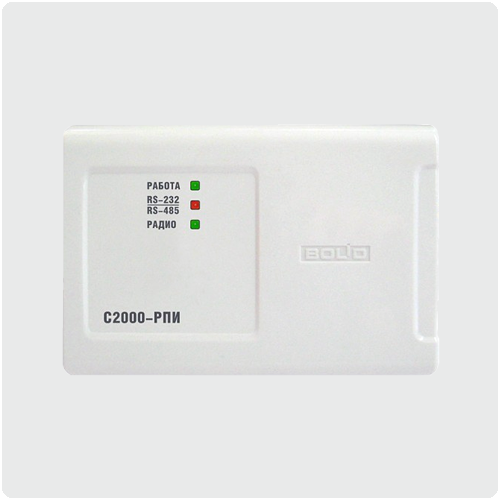

Радиоканальный повторитель интерфейсов (РПИ) RS-485/RS-232 предназначен для использования в составе систем охранной и пожарной сигнализации для приема и передачи пакетов данных по интерфейсу RS-485 или RS-232 с последующей передачей их по радиоканалу аналогичным устройствам.
Повторитель предназначен для работы в составе интегрированной системы охраны "ОРИОН", работает со всеми приборами и устройствами, имеющими интерфейс RS-485 или RS-232, но может также использоваться в составе других систем, использующих пакетную передачу данных.
Легко конфигурируется, сразу по включении готов к работе, не требует дополнительного программного обеспечения, стандартный для приборов ИСО "ОРИОН" дизайн корпуса. Встроенная индикация работы радиоканала и интерфейсов, поддерживается функция измерения качества радиосвязи.
Технические характеристики
- Напряжение питания, В - от 10,2 до 28,4
- Потребляемая мощность, мВт - 600 (12 В ; 50 мА)
- Интерфейсы - RS-232 или RS- 485
- Скорость передачи по интерфейсам - 9600 бод
- Длина линии интерфейса RS-485 - до 4000 м
- Размер передаваемых пакетов по интерфейсам - до 93 байт
- Радиоканал:
- Диапазон частот - 2405 -2480 МГц
- Количество каналов - 16
- Режим передачи - полудуплексный
- Задержка, вносимая при передаче по радиоканалу, мс не более - 16
- Протокол на PHY и MAC уровне - IEEE 802.15.4
- Топологии построения радиоканала - "точка-точка", "звезда"
- Выходная мощность, мВт - до 100
- Чувствительность приёмника не хуже, dBm - 97
- Расстояние между приборами в пределах прямой видимости, м:
- с внутренней антенной - до 500
- с внешней антенной - до 600
- Количество приборов в одной сети, шт. - до 127
- Шифрование пакетов AES 128 - Есть
- Режим ретрансляции пакетов - Есть
- Количество повторителей "С2000-РПИ" в цепочке при ретрансляции пакетов (хопов) - 3
- Рабочий диапазон температур - от минус 30 до +55 °С
- Габаритные размеры, без внешней антенны - 140х114х25 мм
Светодиодная индикация прибора позволяет контролировать работу прибора при настройке и в дежурном режиме.
Повторитель выпускается в двух исполнениях:
- с внутренней антенной
- с внешней антенной
Вариант с внешней антенной "С2000-РПИ" имеет SMA-разъём для подключения штыревой антенны или кабеля с внешней антенной, что позволяет увеличить расстояние между повторителями и улучшать качество связи.
|
