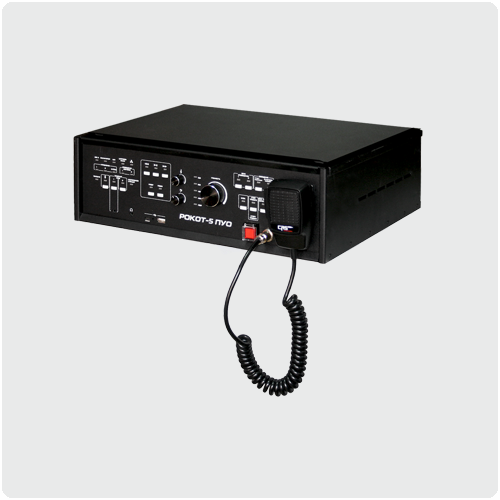

Система речевого оповещения пожарная «Рокот-5» предназначена для трансляции речевой информации и предварительно записанных речевых сообщений при возникновении пожара или других экстремальных ситуаций.

Система состоит из прибора управления оповещением «Рокот-5», усилителя мощности «Рокот-5 УМ», и акустических систем АС-4 и АС-6, подключенных с помощью соединительных линий.

ВХОДЫ прибора:

Рокот-5 ПУО имеет три входа для подключения линий управления (Управление1, 2 и 3):

• Вход управления 1 «УПРАВЛЕНИЕ1» предназначен для автоматического включения прибора в режим оповещения сообщения 1 по сигналу от прибора пожарной сигнализации (ППКОП).
• Вход управления 2 «УПРАВЛЕНИЕ2» предназначен для автоматического включения прибора в режим оповещения сообщения 2 по сигналу от прибора пожарной сигнализации (ППКОП).
• Вход управления 3 «УПРАВЛЕНИЕ3» предназначен для автоматического включения прибора в режим трансляции внешнего сигнала со входа ГОЧС.

Линии управления контролируются непрерывно во всех режимах работы прибора.

Прибор имеет сигнальные входы для подключения источников звукового сигнала:

• ЛИНЕЙНЫЙ ВХОД 1 – для подключения внешнего источника сигнала трансляции.
• ЛИНЕЙНЫЙ ВХОД 2 – для подключения внешнего источника сигнала трансляции.
• линейный Вход ГОЧС – для подключения внешнего источника сигнала трансляции ГОиЧС.
• Вход ТАНГЕНТА – для подключения тангенты.
• Вход МИКРОФОН – для подключения микрофона.

ВЫХОДЫ прибора:

• Четыре выхода оповещения ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 и ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 предназначенные для подключения линий оповещения.
  Выходы ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 – первая зона оповещения (ЗОНА 1), выходы ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 – вторая зона оповещения (ЗОНА 2). Максимальная нагрузочная способность линий оповещения – 120 Вт, но не более 20 АС в одну линию. Линии оповещения контролируются автоматически через каждые 6 минут при работе в дежурном режиме, при условии, если они не активны (т.е. не включена трансляция). Прибор определяет неисправность при обрыве или коротком замыкании линии.
• Выходы ОПОВЕЩЕНИЕ СВЕТОВОЕ 1 и 2 служат для подключения линии светового оповещения. Выходы контролируются непрерывно на наличие короткого замыкания и обрыва. Напряжение питания на световые оповещатели подается в режиме тревоги.
• Выход ЛИНЕЙНЫЙ ВЫХОД служит для прослушивания сигналов оповещения или трансляции их с помощью внешних устройств.
• Выход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения дополнительных усилителей.
• Выход «наушники» – для подключения головных телефонов («наушников»).
• Выход НСП – «неисправность» предназначен для сигнализации о состоянии прибора. Тип выхода – «сухие контакты реле». Нормальному состоянию системы оповещения соответствует замкнутое состояние выхода.

Рокот-5 ПУО имеет следующие основные режимы работы:

• дежурный;
• музыкальное сопровождение (дежурный с музыкальным сопровождением);
• трансляция сигнала с линейного или микрофонного входа;
• оповещение (тревога);
• воспроизведение пользовательских сообщений по расписанию;

Особенности

Прибор имеет два варианта исполнения в зависимости от напряжения выходного сигнала:

• Четыре выхода подключения линий оповещения (в дальнейшем - ЛО) разделённых на две зоны оповещения;
• Индивидуальная защита каждого выхода ЛО от перегрузки и короткого замыкания;
• Два выхода подключения линии светового оповещения (в дальнейшем - ЛСО) защищенных от перегрузки и короткого замыкания;
• Линейный выход для прослушивания сигналов оповещения или трансляции их с помощью внешних устройств;
• Отдельный выход для контроля неисправности системы;
• Трансляция сигналов с линейного или микрофонного входов;
• Включение оповещения, как от прибора приемно-контрольного охранно-пожарного (ППКОП), так и в ручном режиме с панели управления;
• Голосовое оповещение с помощью тангенты;
• Отдельный вход для подключения внешних сигналов оповещения (ГОЧС);
• Непрерывный контроль линий управления и периодический автоматический контроль (контроль производится, когда нет оповещения) ЛО и ЛСО на отсутствие замыканий или обрывов;
• Возможность трансляции тревожных пользовательских сообщений, вместо заводских, при оповещении;
• Наличие часов реального времени;
• Возможность трансляции пользовательских сообщений по заданному расписанию;
• Использование тестового оповещения для проверки работы системы;
• Управление прибором осуществляется с панели управления или удалённо, через WEB-интерфейс с компьютера (ПК);
• Имеется режим трансляции музыкальных композиций с MicroSD карты памяти или USB-Flash накопителя, интернет-радио и потоковое вещание через WEB-интерфейс;
• Конфигурирование настроек прибора осуществляется в программном обеспечении (ПО) Конфигуратор РОКОТ-5 с ПК через USB или Ethernet-интерфейс;
• Возможность подключения дополнительных усилителей Рокот-5 УМ (до 4 шт.);
• Автоматический переход на питание от резервного аккумулятора (АБ) при отключении сети 220В, и обратно, при восстановлении питания 220В;
• Контроль наличия аккумуляторных батарей (в дальнейшем – АБ) и защита их от глубокого разряда (при отсутствии 220В и в случае разряда АБ, блок питания отключает нагрузку);
• Защита от короткого замыкания и переполюсовки выводов АБ;
• Возможность обновления прошивки прибора

Технические характеристики
