Назначение
Радиосистема "ЛИДЕР-Р" предназначена для беспроводной передачи тревожных извещений в системах охранной сигнализации от радиоизвещателей. "ЛИДЕР-Р" может работать совместно с радиоизвещателями "Рапид-Р" и "Полюс-Р".
Система предназначена для совместной работы с приборами приемно-контрольными охранно-пожарными "Гранит-8".
Особенности
- В состав системы входит радиоприемное устройство (РПУ), до 24-х радиоканальных извещателей ("Рапид-Р" и/или "Полюс-Р") и плата расширения для приемно-контрольного прибора "Гранит-8/8Р".
- Передача тревожных сигналов на ШС прибора "Гранит-8/8Р".
- Система формирует код в формате Touch Memory для управления постановкой на охрану и снятия с охраны приемно-контрольного прибора.
- 8 охранных зон.
- 4 рабочие частоты.
- Исключение наложений сигналов от нескольких извещателей.
- Простое программирование РПУ и извещателей.
- Защита от несанкционированного доступа.
Технические характеристики системы Лидер-Р
| Рабочая частота |
433,42 МГц
433,82 МГц
434,22 МГц
434,62 МГц
|
| Радиус действия радиоканала, не менее* |
200 м |
| Время контроля канала, не более |
10 мин |
| Максимальное кол-во извещателей в одном РПУ |
24 шт. |
| Количество контролируемых зон сигнализации |
8 |
| Напряжение питания |
10,5...15 В |
| Диапазон рабочих температур |
-10...+50 °С |
| Ток потребления, не более |
50 мА |
| Габаритные размеры |
110х105х40 мм |
| Относительная влажность воздуха при +35°С |
95 % |
* Дальность действия внутри зданий или в условиях городской застройки зависит от наличия между извещателем и приемником препятствий распространению радиоволн, интенсивности радиопомех, напряжения питания батареи и т.п.)

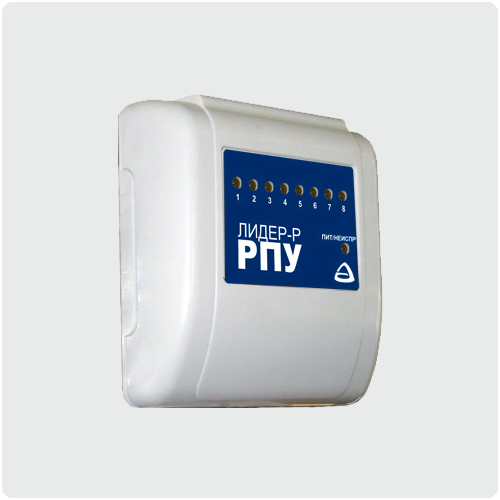

РПУ
РПУ обеспечивает:
- приём извещений от зарегистрированных извещателей по радиоканалу, декодирование их и выдачу соответствующих извещений на встроенные светодиодные индикаторы;
- выдачу информации в линию расширения для платы расширения.
Информативность: норма, тревога, вскрытие, разряд батареи, потеря связи, блокировка радиоканала, вскрытие РПУ.
Рапид-Р
Извещатель охранный оптико-электронный инфракрасный. Предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и передачи извещения по радиоканалу на РПУ.
Технические характеристики
| Рабочая частота |
433,42 МГц
433,82 МГц
434,22 МГц
434,62 МГц
|
| Мощность излучения, не более |
10 мВт |
| Радиус действия радиоканала, не менее* |
200 м |
| Диапазон обнаруживаемых скоростей движения нарушителя |
0,3-3,0 м/с |
| Максимальная дальность обнаружения, не менее |
15 м |
| Минимальная дальность обнаружения |
0 м |
| Время технической готовности (режим "Включение"), не более |
20 с |
| Напряжение питания |
2,6...3,2 В |
| Ток потребления при выключенном передатчике, не более, не более |
50 мкА |
| Ток потребления при включенном передатчике, не более, не более |
25 мА |
| Диапазон рабочих температур |
-10...+50 °С |
| Относительная влажность воздуха при температуре +35 °С, без конденсации влаги |
до 95 % |
| Масса, не более |
0,1 кг |
| Габаритные размеры |
90х58х46 мм |
| Средний срок службы элементов питания, не менее |
2 лет |
| Срок службы, не менее |
10 лет |
* На прямой видимости. Радиус действия в значительной степени зависит от конструктивных особенностей помещения, места установки, помеховой обстановки. В остальном технические характеристики извещателя "Рапид-Р" аналогичны характеристикам извещателя "Рапид" (вариант 4).
Полюс-Р
Извещатель охранный точечный магнитоконтактный радиоканальный Полюс-Р. Предназначен для блокировки дверных и оконных проемов и передачи извещения по радиоканалу на РПУ при открывании дверей, окон или при перемещении заблокированных им предметов.
- Имеет ШС для подключения дополнительных магнитоконтактных извещателей;
- Имеет порт для ключей Touch Memory для постановки и снятия ШС путем передачи команды на РПУ.
Технические характеристики
| Рабочая частота |
433,42 МГц
433,82 МГц
434,22 МГц
434,62 МГц
|
| Мощность излучения, не более |
10 мВт |
| Радиус действия радиоканала, не менее* |
200 м |
| Время технической готовности (режим "Включение"), не более |
20 с |
| Напряжение питания |
2,6...3,2 В |
| Ток потребления при выключенном передатчике, не более, не более |
50 мкА |
| Ток потребления при включенном передатчике, не более, не более |
25 мА |
| Диапазон рабочих температур |
-10...+50 °С |
| Относительная влажность воздуха при температуре +35 °С, без конденсации влаги |
до 95 % |
| Масса, не более |
0,1 кг |
| Габаритные размеры |
90х58х45 мм |
| Средний срок службы элементов питания, не менее |
2 лет |
| Срок службы, не менее |
10 лет |
* Дальность действия внутри зданий или в условиях городской застройки зависит от наличия между извещателем и приемником препятствий распространению радиоволн, интенсивности радиопомех, напряжения питания батареи и т.п.)
|
