Назначение

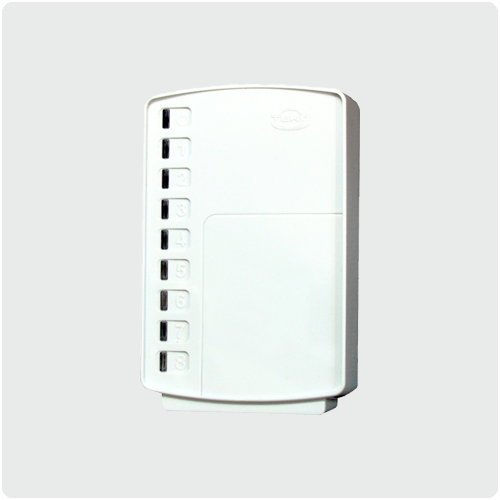

Выдача извещений на 8 светодиодных индикаторов по командам управляющего устройства.
Особенности
- автоматическое определение типа подключенного управляющего устройства;
- двухцветная индикация извещений, состояния модуля индикации и управляющих устройств;
- звуковое сопровождение извещений;
- отключение звукового сигнализатора перемычкой;
- возможность обновления программного обеспечения.
Основные данные
- типы поддерживаемых управляющих устройств:
- ППКОП Астра-812, Астра-812М,
- РПУ Астра-РИ-М,
- РПУ Астра-РИ,
- ППКОП Астра-712/х в режиме "Ведущий";
- в линии расширения должно функционировать только одно управляющее устройство;
- одновременное функционирование до 6 модулей индикации, подключенных по линии расширения;
- источниками извещений могут быть:
- радиоканальные извещатели системы Астра-РИ-М через РПУ Астра-РИ-М в автономном режиме,
- ШС РПД Астра-РИ через РПУ Астра-РИ,
- ШС ППКОП Астра-712/х, работающих совместно с РПД Астра-РИ, через РПУ Астра-РИ,
- ШС ППКОП Астра-712/х в режиме "Ведущий",
- разделы ППКОП Астра-812, Астра-812М;
- светодиодные индикаторы одного модуля отрабатывают извещения от 8 источников извещений. При включении в линию расширения более одного модуля индикации, требуется установка номера модуля для привязки к соответствующей группе из 8 источников извещений. Задание номера модуля индикации осуществляется перемычкой.
- типы извещений зависят от типа управляющего устройства;
- приоритет извещений;
- извещения отрабатываются до восстановления источника, кроме случая, когда на РПУ Астра-РИ-М установлен режим "Память тревоги".
Технические характеристики
| напряжение питания - |
10÷15 В |
| потребляемый ток, не более - |
60 мА |
| максимальная емкость источников извещений - |
48 шт. |
| Условия эксплуатации: |
|
| - температура |
от -30 до +50°С |
| - относительная влажность воздуха без конденсации влаги |
до 95% при +35°С |
|
