Назначение

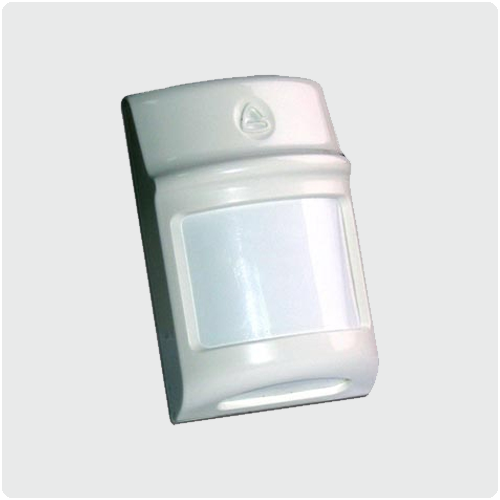

Извещатель охранный оптико-электронный инфракрасный пассивный ИО 409-28 "РАПИД, вар. 4" (в дальнейшем - извещатель) предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования тревожного извещения размыканием выходных контактов реле в цепи шлейфа сигнализации (ШС).
Особенности
- Дополнительная антисаботажная зона обнаружения на расстоянии менее 1,5 м.
- Широкий диапазон напряжений питания извещателя: от 8 В до 15 В.
- При подключении к ШС не требуется соблюдения полярности питания и подбора оконечного резистора.
- Температурная компенсация чувствительности в диапазоне от минус 30 °С до +50 °С.
- Широкоугольная линза, позволяющая создать зону обнаружения максимальной площади.
- Встроенный микропереключатель (Тампер) для выдачи тревожного извещения при несанкционированном вскрытии корпуса.
- Устойчивость к перемещению в зоне обнаружения мелких животных (вторичных целей по ГОСТ 50777-95), к перепадам фоновой освещенности, конвективным воздушным потокам, медленным изменений температуры фона, импульсам напряжения по цепи питания, электростатическим разрядам и электромагнитным полям.
- Отсутствие помех для работы бытовой радиоэлектронной аппаратуры и других извещателей.
- Современный дизайн корпуса извещателя подойдёт к интерьеру любых помещений.
- Извещатель формирует 6 видов извещений:
- "ВКЛЮЧЕНИЕ" - после подключения питания разомкнутыми контактами реле и кратковременными вспышками светодиодного индикатора раз в три секунды;
- "НОРМА" (дежурный режим) - замкнутыми контактами реле и выключенным состоянием светодиодного индикатора;
- "ТРЕВОГА" - при обнаружении проникновения в охраняемое пространство размыканием контактов реле и (при снятой перемычке ИНД) включением светодиодного индикатора на время 2,3 + 0,2 с;
- "ПАМЯТЬ ТРЕВОГ" - во время нахождения извещателя в режиме "НОРМА" дополнительными вспышками индикатора согласно описанию в разделе 4;
- "ТРЕВОГА в тестовом режиме" - при тестовых проходах в зоне обнаружения включением индикатора и размыканием контактов реле на время 0,5 + 0,1 с;
- "ВСКРЫТИЕ" - при снятии корпуса извещателя размыканием контактов "Тампер".
Технические характеристики
| Максимальная дальность обнаружения, не менее |
15 м |
| Минимальная дальность обнаружения |
0 м |
| Диапазон обнаруживаемых скоростей движения нарушителя |
0,3-3,0 м/с |
| Время технической готовности (режим "Включение"), не более |
40 с |
| Длительность тревожного извещения |
2,3±0,2 с |
| Время восстановления после окончания тревожного режима, не более |
5 с |
| Напряжение питания |
8...15 В |
| Ток потребления в дежурном и тревожном режимах, не более |
14 мА |
| Диапазон рабочих температур |
-30...+50 °С |
| Относительная влажность воздуха при температуре +35 °С, без конденсации влаги |
до 95 % |
| Масса, не более |
100 г |
| Габаритные размеры |
90х58х46 мм |
| Срок службы, не менее |
10 лет |
|
