Назначение

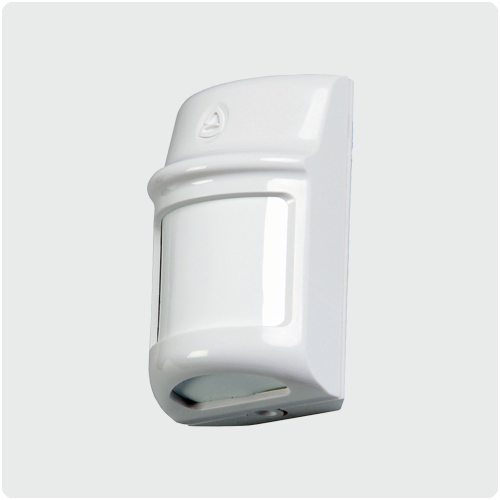

Извещатель охранный оптико-электронный инфракрасный пассивный ИО 409-28 "РАПИД-3" вар.2 (в дальнейшем - извещатель) предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования тревожного извещения увеличением тока в цепи шлейфа сигнализации (ШС).
Особенности
- Питание по шлейфу сигнализации. Подключение извещателя к приемно-контрольному прибору осуществляется по двухпроводной схеме. Для работы извещателя не требуется источника напряжения 12 В и соответствующей линии питания.
- Возможность подключения к ШС приемно-контрольного прибора (ПКП) большого количества извещателей, значительное увеличение времени работы ПКП от резервного источника питания за счет низкого токопотребления.
- Широкий диапазон напряжений питания извещателя от ШС ПКП - от 8 В до 30 В.
- При подключении к ШС не требуется соблюдения полярности питания и подбора оконечного резистора.
- Низкое токопотребление. Ток потребления не более 250 мкА как в дежурном режиме, так и в момент подачи питающего напряжения.
- Температурная компенсация чувствительности в диапазоне от минус 30 °С до +50 °С.
- Широкоугольная линза, позволяющая создать зону обнаружения максимальной площади.
- Антисаботажная зона обнаружения на расстоянии менее 1,5 метров.
- Возможность крепления извещателя как с помощью кронштейна, входящего в комплект поставки, так и без него.
- Встроенный микропереключатель (Тампер) для выдачи тревожного извещения при несанкционированном вскрытии корпуса.
- Устойчивость к перемещению в зоне обнаружения мелких животных (вторичных целей по ГОСТ 50777-95), к перепадам фоновой освещенности, конвективным воздушным потокам, медленным изменений температуры фона, импульсам напряжения по цепи питания, электростатическим разрядам и электромагнитным полям.
- Отсутствие помех для работы бытовой радиоэлектронной аппаратуры и других извещателей.
- Выбираемые установкой перемычек режимы работы с повышенной устойчивостью к внешним воздействиям и выключенным светодиодным индикатором.
- Современный дизайн корпуса извещателя подойдёт к интерьеру любых помещений.
- Извещатель формирует четыре вида извещений:
"ВКЛЮЧЕНИЕ" - светодиод кратковременно вспыхивает с периодом две секунды;
"НОРМА" - светодиод погашен, ток потребления не более 250 мкА;
"ТРЕВОГА" - светодиод включен, ток потребления внутренне ограничен значением 10 мА;
"ВСКРЫТИЕ" - контакты "Тампер" разомкнуты при вскрытии корпуса извещателя.
Технические характеристики
| Дальность обнаружения, не менее |
15 м |
| Диапазон обнаруживаемых скоростей движения нарушителя |
0,3-3,0 м/с |
| Время технической готовности (режим "Включение"), не более |
40 с |
| Длительность тревожного извещения |
2,5±0,3 с |
| Время восстановления после окончания тревожного режима, не более |
3 с |
| Напряжение питания |
8...30 В |
| Максимальный ток потребления в режимах "Включение" и "Норма", не более |
250 мкА |
| Средний ток потребления в режиме "Норма", не более |
70 мкА |
| Ток ограничения выходного каскада в режиме "Тревога" |
10 ± 2 мА |
| Остаточное напряжение в режиме "Тревога" при внешнем ограничении тока потребления значением менее 8,0 мА, не более |
7 В |
| Диапазон рабочих температур |
-30...+50 °С |
| Относительная влажность воздуха при температуре +35 °С, без конденсации влаги |
до 95 % |
| Масса, не более |
100 г |
| Габаритные размеры |
90х58х45 мм |
| Cтепень защиты оболочки |
IP41 |
| Срок службы, не менее |
8 лет |
|
