Назначение
Парус 24-2,2М предназначен для обеспечения бесперебойного электропитания устройств охранно-пожарной сигнализации, камер видеонаблюдения, электромеханических замков и других потребителей при номинальном напряжении 24 В постоянного тока.

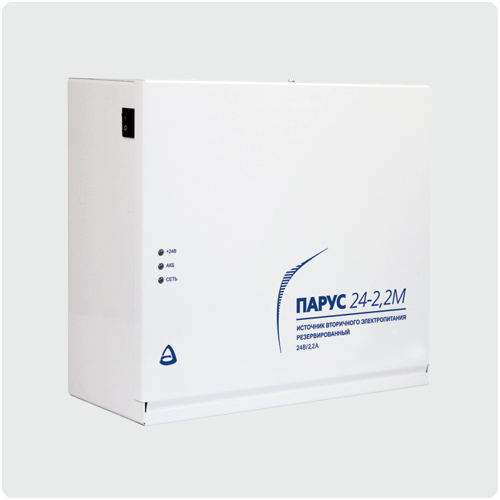

Резервированный источник вторичного электропитания "Парус 24-2,2М (Парус-7М)" имеет на передней панели световые индикаторы: "СЕТЬ" индицирует наличие сетевого напряжения; "ВЫХОД" индицирует наличие выходного напряжения или наличие неисправности.
На боковой панели "Парус 24-2,2М (Парус-7М)" расположен переключатель "Выход", предназначенный для включения/выключения выходного напряжения. При отключенном переключателе "Выход", индикатор "ВЫХОД" горит красным светом и выдаётся однотонный звуковой сигнал. Блокировка отключения выходного напряжения осуществляется замыканием джампера JP, установленного на плате.
При питании от сети или от аккумулятора и при срабатывании защиты от перегрузки отключается выход +24В, индикатор "ВЫХОД" загорится красным светом и выдаётся однотонный звуковой сигнал.
При питании от аккумулятора и при коротком замыкании выхода перегорает предохранитель FU2-3,15 А, загорается индикатор "ВЫХОД" красным цветом и выдается однотонный звуковой сигнал.
Не допускается продолжительная работа ИВЭПР в режиме короткого замыкания или перегрузки.
Заряд аккумулятора происходит в буферном режиме напряжением 27,4:27,8 В.
При глубоком разряде АКБ выход +24В отключается, индикатор "ВЫХОД" загорается красным цветом и выдается однотонный звуковой сигнал. При установке в "Парус 24-2,2М (Парус-7М)" разряженного аккумулятора, индикатор "СЕТЬ" горит желтым цветом, пока аккумулятор не будет заряжен.
Особенности
- Металлический корпус
- Электропитание "Парус 24-2,2М (Парус-7М)" осуществляется от сети переменного тока 50 Гц напряжением от 160 В до 250 В или от встроенного аккумулятора номинальной емкостью 7 Ач/12Ач и напряжением от 24 В (два последовательно включенных аккумулятора по 12 В каждый)
- Сохранение работоспособности при пониженном питании от сети переменного тока 50 Гц до 160 В
- Возможность работы с перегрузкой по току и емкостной нагрузкой до 8000 мкФ
- Защита от "переполюсовки" и глубокого разряда аккумулятора
- Пониженное напряжение пульсаций на выходе (не более 30 мВ от пика до пика)
- КПД источника при номинальной нагрузке при питании от сети в диапазоне от 160 до 250 В не менее 85 %
- Подача звукового сигнала при коротком замыкании или перегрузке при питании от сети 220 В или от встроенного аккумулятора
- Два светодиодных индикатора позволяют визуально контролировать наличие напряжения в сети, состояние АКБ и напряжение на выходе источника
Технические характеристики
| Постоянное выходное напряжение при наличии сети |
26,0...28,0 В |
| Постоянное выходное напряжение при отсутствии сети |
20,0...26,0 В |
| Напряжение пульсаций (от пика до пика), не более |
30 мВ |
| Выходной ток, не более |
2,2 А |
| Допустимая перегрузка по току длительностью до 2 мин. при заряженном аккумуляторе, не более |
3 А |
| Напряжение питания сети переменного тока |
160...250 В |
| Мощность, потребляемая от сети переменного тока, во всех режимах, не более |
95 ВА |
| Номинальная ёмкость встроенного аккумулятора |
7 или 12 Ач |
| Диапазон рабочих температур |
-10...+40 °С |
| Масса без аккумулятора, не более |
5 кг |
| Габаритные размеры |
280х250х120 мм |
| Средняя наработка на отказ, не менее |
40 000 ч |
| Срок службы, не менее |
10 лет |
|
