Объектовый прибор "Карат" с БИУ с УК
Отзывы о товаре (0 мнений)Главная / Оборудование для пультовой охраны / Интегрированная система безопасности "Лавина" / Объектовые приборы / Приборы с универсальным коммуникатором (УК) (GSM-канал)
16 200.00сом

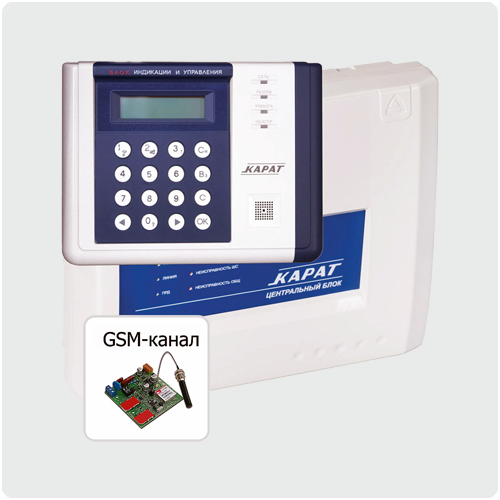

Объектовый прибор "Карат" с БИУ с УК
Оценить:
На складе: под заказ
Код товара: 0149
Страна-производитель: Россия
Производитель: Сибирский Арсенал
Гарантия: 12 месяцев

Уточняйте цену и наличие на складе!
Назначение

«Карат» с универсальным коммуникатором предназначен для работы в составе интегрированной системы безопасности "ЛАВИНА" в качестве объектового прибора. "Карат" обеспечивает централизованную и локальную охрану объектов, оборудованных охранными и пожарными извещателями.

Обеспечивает оперативный мониторинг состояния средних и больших объектов, сохранение информации в виде журнала событий и отображение текущего состояния объектов.

Состав:

  • Центральный блок (ЦБ).
  • Блок индикации и управления (БИУ).
  • Адресный модем (используется для обеспечения связи между ЦБ, БИУ, БШС-4, БШС-4П по адресной двухпроводной линии).
  • Универсальный коммуникатор (GSM с 2 SIM + ГТС).

Основные сведения:

  • Модульный принцип построения. Прибор представляет собой набор внутренних модулей и внешних блоков. Комплектация прибора варьируется в зависимости от выполняемых задач.
  • Совместим с блоками расширения шлейфов БШС-4, БШС-4П (4 шлейфа).
  • ЦБ и БИУ, ЦБ и БШС-4, БШС-4П соединяются с помощью адресной двухпроводной линии.
  • БИУ предназначен для управления ЦБ и индикации его состояния.
  • БШС4 и БШС-4П предназначены для расширения информационной емкости прибора КАРАТ, сбора, анализа и передачи в ЦБ информации о состоянии охранных и пожарных извещателей. БШС-4, БШС-4П принимают и выполняют команды от ЦБ, а также запускают местное оповещение.
  • Гибкое программирование параметров прибора с помощью программного обеспечения «Лавина».
  • Программирование БШС-4 и БШС-4П осуществляется с помощью перемычек на плате блока (задаются порядковый номер, режимы работы оповещения, дополнительные параметры).
  • Авторизация доступа с помощью пароля.
  • Управление разделами электронными ключами Touch Memory или бесконтактными картами Proximity.
  • Функции "Тихая тревога" и "Автовозврат" для охранных шлейфов.
  • Контроль прибытия наряда.
  • Встроенные часы реального времени.
  • Ведение журнала событий.
  • Размер журнала 32 000 событий.

Центральный блок (ЦБ):

  • 24 шлейфа сигнализации с функциями охранных или пожарных. Расширение до 250 при использовании блоков расширения БШС-4, БШС-4П.
  • Встроенный адресный модем для связи с БИУ и блоками расширения.
  • Объединение шлейфов в логические разделы.
  • Раздельная или групповая постановка на охрану (снятие с охраны) ШС электронными ключами Touch Memory или бесконтактными картами Proximity.
  • Светодиодная индикация основных режимов работы.
  • Автоматический контроль линии оповещения.
  • 4 выходных оптореле.
  • Встроенный блок резервного питания.
  • Защита от глубокого разряда аккумулятора.
  • Работа с токопотребляющими извещателями с напряжением 10-25 В.
  • Выход 12 В для питания извещателей, защищенный от короткого замыкания.
  • Защита от перенапряжения на входе каждого ШС (используются супрессоры).
  • По каналам городской телефонной сети, сотовых операторов GSM на пульт интегрированной системы безопасности "Лавина" передаются следующие виды извещений:
    • «Взят на охрану» - ШС прибора поставлен на охрану (с указанием номера электронного ключа).
    • «Снят с охраны» - ШС прибора снят с охраны (с указанием номера электронного ключа).
    • «Тревога» - в охранном ШС прибора сработал извещатель.
    • «Неисправность ШП» - неисправен пожарный шлейф сигнализации.
    • «220 В Норма» - восстановление напряжения сети питания 220 В.
    • «Нет 220 В» - напряжение сети питания 220 В отсутствует.
    • «АБ Норма» - восстановление аккумулятора.
    • «Корпус открыт» - открыт корпус прибора.
    • «Прибор работает» - передается через программируемый интервал времени (от 12 мин до 24 ч).
    • «Корпус закрыт» - выдается при старте прибора, а также после того, как корпус был открыт, а потом закрыт.
    • «Успешное программирование» - после успешного программирования и установки перемычки J1.
    • «Внимание», «Пожар» - в пожарном ШС прибора сработали один или два пожарных извещателя (в зависимости от настроек прибора) соответственно.
    • «Неисправность» - прибор неисправен.
    • «Восст. неиспр.» - неисправность устранена.
    • «Работа под принуждением» - предъявлен ключ с признаком "работа под принуждением".
    • «Программирование др. ключом» - для программирования прибора предъявлен ключ, код которого отличается от кода, записанного в АРМ Администратора.
    • «Постановка бл. ключом» - была произведена постановка ШС на охрану заблокированным ключом.
    • «Снятие бл. ключом» - было произведено снятие ШС с охраны заблокированным ключом.
    • «Неуспешное программирование» - неудачная попытка программирования.
    • «Постановка вне окна времени» - произведена постановка ШС на охрану с нарушением временного расписания.
    • «Снятие вне окна времени» - произведено снятие ШС с охраны с нарушением временного расписания.
    • «Режим программирования» - переход прибора в режим программирования.
    • «Контроль наряда» - предъявлен ключ с признаком "контроль наряда".
    • «Перепостановка» - ШС прибора перепоставлены на охрану.
  • Блок индикации и управления (БИУ):

    • БИУ обеспечивает управление и программирование ЦБ, БШС-4, БШС-4П, просмотр журнала событий, отображение и индикацию текущего состояния прибора.
    • Ввод команд управления осуществляется с клавиатуры.
    • Авторизация доступа с помощью пароля.
    • Программируемые уровни доступа.
    • Многоуровневое меню
    • "Горячие" клавиши: "авторизация", "отключение сирены", "просмотр тревожных и неисправных ШС".
    • Двухстрочный 16-разрядный ЖКИ с подсветкой.
    • Встроенный звуковой сигнализатор.
    • Светодиодные индикаторы "Питание", "Пожар", "Тревога", "Неисправность".
    • Встроенный адресный модем для связи с ЦБ.

Особенности

  • Прибор работает в составе интегрированной системы безопасности "Лавина".
  • К прибору "Карат" можно подключить до двух коммуникаторов (универсальный – GSM с 2SIM + ГТС и/или IP-коммуникатор).
  • В корпус "Карат" устанавливается аккумулятор 12 В, 7 Ач.
  • Обратный канал. Обратный канал позволяет управлять прибором из АРМ Оператора: можно сделать запрос о состоянии прибора, а также перепоставить прибор или отдельный раздел на охрану.
  • Программирование прибора происходит с помощью средств АРМ Администратора системы "Лавина". На основании выбранных параметров на центральном пульте создается и записывается в электронный ключ переноса данных DS1996L информация о параметрах каждого ШС, общих параметрах прибора, а также список зарегистрированных для данного прибора ключей охраны. Более удобное средство для переноса данных по сравнению с ключом DS1996L - USB программатор.

Технические характеристики

Кол-во шлейфов, при подключении блоков расширения БШС4 или БШС4П 250
Кол-во шлейфов на плате ЦБ 24
Емкость памяти кодов идентификаторов (Ключи ТМ, брелоки, Proximity-карты, цифровые коды) 250
Емкость журнала событий 30000
Общее сопротивление линии питания БИУ, не более 20 Ом
Длина адресной линии, не более 1000 м
Сопротивление адресной линии, не более 250 Ом
Информативность (кол-во видов извещений) 12
Напряжение на входе ШС при номинальном сопротивлении шлейфа 17±2 В
Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более 1,5 мА
Ток потребления по выходу «12В» для питания извещателей, не более 250 мА
Ток потребления по выходу «Лампа» для питания световых оповещателей, не более 200 мА
Ток потребления по выходу «Сирена» для питания звуковых оповещателей, не более 500 мА
Ток потребления по выходу «Оповещение», не более 200 мА
Регистрируются нарушения пож./охр. шлейфа длительностью, более 350 мс
Не регистрируются нарушения пож./охр. шлейфа длительностью, менее 250 мс
Диапазон рабочих температур ЦБ -30...+50 °С
Диапазон рабочих температур БИУ -10...+50 °С
Относительная влажность воздуха при температуре +35 °С, без конденсации влаги, не более 90%
Напряжение питания (ток переменный) 187...242 В
Напряжение питания (ток постоянный) 11,8...14,0 В
Напряжение питания БИУ от ЦБ 10-14 В
Мощность, потребляемая от сети, не более 15 ВА
Номинальная емкость резервной аккумуляторной батареи 7 Ач
Ток потребления от аккумуляторной батареи в дежурном режиме (при отсутствии внешних потребителей), не более 285 мА
Ток потребления БИУ 100 мА
Масса ЦБ без аккумулятора, не более 2,5 кг
Масса БИУ, не более 0,3 кг
Габаритные размеры ЦБ 285х210х87 мм
Габаритные размеры БИУ 190x146x44 мм
Средняя наработка на отказ прибора в режиме охраны или режиме снятия с охраны, не менее 40 000 ч
Срок службы, не менее 10 лет
