| Назначение
Прибор предназначен для работы в качестве объектового прибора в составе интегрированной системы безопасности «Лавина» версии 6.3.6 и выше.

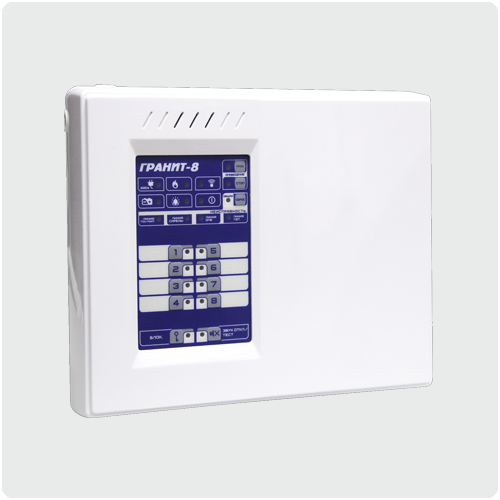

Гранит-8Л (УК) обеспечивает централизованную и локальную охрану объектов с передачей информации о тревоге и прочих событиях на пульт централизованного наблюдения (ПЦН).
Особенности
- 8 шлейфов сигнализации (ШС) с функциями охранных и/или пожарных.
- Прибор обменивается информацией с ПЦН по GSM- и GPRS-каналам.
- Коммуникатор работает с 2 SIM-картами, основной и резервной.
- Прибор и коммуникаторы можно программировать с компьютера ПЦН через USB или удаленно, используя каналы доставки извещений. Для программирования используется программное обеспечение АРМ администратора или АРМ инженера.
- Обратный канал для удаленного управления шлейфами сигнализации и реле.
- Постановка-снятие ШС электронными ключами Touch Memory, кнопками на панели индикации, удалённо с ПЦН, с помощью универсального считывателя «Портал» (ключами ТМ, картами Proximity, набором цифрового кода кнопками, брелоками).
- Управление оповещением при пожаре:
- автоматически, при событии в пожарном ШС «Пожар2» и, опционально, «Пожар1»;
- вручную с панели индикации и управления прибора (кнопки «ПУСК» и «СТОП»);
- дистанционно, с помощью устройства дистанционного пуска (УДП), включенного в линию «УДП».
- Парольная защита органов управления прибора от несанкционированного доступа.
- Три выхода оповещения типа «открытый коллектор»: «ЛМП», «СИР» и «ОПВ», выход оповещения типа «сухие контакты» реле «ПЦН3».
- Автоматический контроль линий оповещения «ЛМП», «СИР», «ОПВ» и линии «УДП» на обрыв и короткое замыкание.
- Отдельный неотключаемый выход с напряжением +12 В для питания извещателей.
- Режим «Тихая тревога» и «Автовозврат» для охранных ШС.
- Автоматический переход на питание от аккумулятора при отключении сети 220В. Сигнал «Тревога» при этом не выдается.
- Возможность подключения внешнего резервированного источника питания 12 В (РИП).
- При полном отключении электропитания (220 В и АБ) прибор запоминает состояние ШС.
- Возможность передачи тревожных извещений «Пожар1», «Пожар2» и «Тревога» на пульт централизованного наблюдения по двум каналам путем размыкания «сухих» контактов выходных реле (ПЦН1 и ПЦН2) или организации автономной работы прибора.
- Возможность отправки SMS-сообщений о событиях на объекте на сотовый телефон владельца с помощью службы SMS-рассылки АРМ администратора системы «Лавина».
- Возможность обновления прошивки прибора.
Технические характеристики
| Количество шлейфов |
8 |
| Количество извещений |
27 |
| Емкость буфера извещений (количество событий) |
40 |
| Емкость памяти кодов идентификаторов (proximity-карт, цифровых кодов, брелоков, ключей ТМ) |
64 шт. |
| Напряжение на входе ШС при номинальном сопротивлении шлейфа |
19,5±0,5 В |
| Суммарная токовая нагрузка в шлейфе в дежурном режиме, до |
1,5 мА |
| Параметры выходов реле ПЦН1, ПЦН2, ПЦН4 |
100 В / 150 мА |
| Параметры выхода реле ПЦН3 |
~250 В / 3 А |
| Ток потребления по выходу «+12В» для питания извещателей, до |
400 мА |
| Ток потребления по выходу «ОПВ» (оповещение), 12В, до |
1 А |
| Ток потребления по выходу «ЛМП» для светового оповещателя, 12В, до |
0,2 А |
| Ток потребления по выходу «СИР» для звукового оповещателя, 12В, до |
0,3 А |
| Напряжение питания сети (переменный ток 50 Гц) |
187…242 В |
| Мощность, потребляемая от сети, не более |
15 ВА |
| Напряжение питания от аккумуляторной батареи |
11,8...14,0 В |
| Номинальная емкость резервной аккумуляторной батареи |
7 или 4,5 Ач |
| Ток потребления от аккумулятора в дежурном режиме (при отсутствии внешних потребителей), не более |
75 мА |
| Ток потребления от аккумулятора в режиме «Пуск», «Пожар», «Тревога», не более |
95 мА |
| Степень защиты оболочкой (при эксплуатации прибора закрепленного на ровной поверхности) |
IP40 |
| Диапазон рабочих температур |
-30… 50 °С |
| Масса без аккумуляторной батареи, не более |
0,7 кг |
| Габаритные размеры |
250х210х80 мм |
|
