Назначение

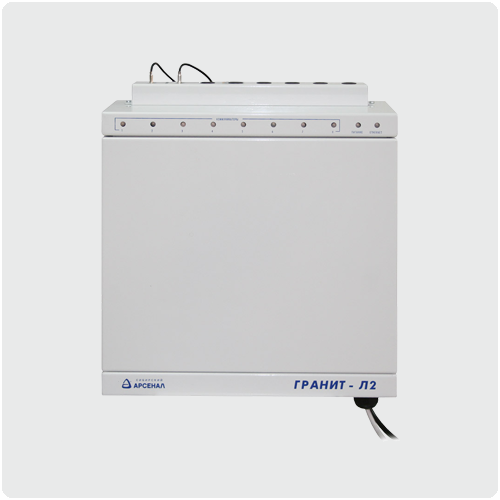

«Гранит-Л2 Ethernet», вариант 05 предназначен для построения интегрированной системы безопасности «Лавина», обеспечивает прием извещений от объектовых приборов через мобильную телефонную сеть стандарта GSM.
Особенности
Концентратор подключается к ПК по интерфейсу Ethernet (протокол TCP). К компьютеру можно подключить несколько концентраторов, используя сетевой коммутатор
AR-Link N5R.
Поддерживает работу с 8 универсальными коммуникаторами (только версии 4) и обеспечивает следующие функции:
- Прием и декодирование информации от объектовых приборов;
- Передачу принятых данных на компьютер с установленным ПО "ЛАВИНА";
- Прием квитанции от компьютера с установленным ПО "ЛАВИНА" и передача ее на объектовый прибор;
- Возможность приема SMS сообщений;
- Все 8 коммуникаторов могут работать одновременно;
- Программирование параметров концентратора и его коммуникаторов через Ethernet интерфейс концентратора.
Контроль канала связи осуществляется посылкой объектовым прибором сигнала "прибор работает" на ПЦН с программируемой периодичностью, при этом программное обеспечение фиксирует состояние связи. Канал доставки SMS сообщений не контролируется.
Программирование новых объектовых приборов Гранит-3,5,8,12 (Р) (USB) с коммуникаторами возможно удаленно по каналам доставки извещений. Реализована защита от свободного перепрограммирования злоумышленником.
Технические характеристики
| Интерфейс связи |
ETHERNET 10/100 Мбит/с |
| Количество GT-коммуникаторов (опционально) |
5 |
| Количество разъемов для подключения модулей модема |
8 |
| Напряжение питания (ток переменный) |
187…242 В |
| Мощность, потребляемая от сети, не более |
15 Вт |
| Номинальная емкость резервной аккумуляторной батареи |
1,2 Ач |
| Ток потребления от аккумуляторной батареи в дежурном режиме (при отсутствии внешних потребителей), не более |
120…260 мА |
| Диапазон рабочих температур |
+5…+45 °С |
| Масса без аккумуляторной батареи, не более |
5 кг |
| Габаритные размеры |
323х316х118 мм |
| Срок службы, не менее |
10 лет |
