Извещатель охранный точечный магнитоконтактный ИО 102-16/2 предназначен для блокировки дверных и оконных проемов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений с выдачей сигнала «Тревога» путем размыкания контактов геркона на приемноконтрольный прибор, концентратор или пульт централизованного наблюдения

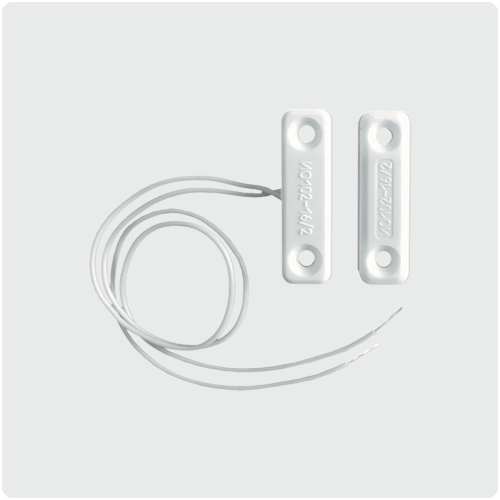

Извещатель конструктивно состоит из датчика магнитоуправляемого на основе геркона и задающего элемента (магнита), выполненных в пластмассовых корпусах.
Извещатель рассчитан на непрерывную круглосуточную работу.
Технические характеристики
| диапазон коммутируемого напряжения, В |
0,05-72 |
| диапазон коммутируемого тока, мА |
0,1-250 |
| число срабатываний извещателя в режиме 0,25А-30В, не менее |
106 |
| выходное электрическое сопротивление: |
|
|
• при замкнутых контактах (при токе (100±10)мА), Ом, не более
• при разомкнутых контактах, кОм, не менее
|
0,5
200
|
| при параллельном расположении датчика и задающего элемента контакты извещателя должны быть: |
|
|
• замкнуты - при расстоянии между ними, мм
• разомкнуты - при расстоянии между ними, мм
|
10 и менее
45 и более
|
| допустимое смещение по вертикальной и горизонтальной осям симметрии между датчиком и задающим элементом, мм, не более |
3 |
| сопротивление изоляции между выводами датчика: |
|
|
• в нормальных климатических условиях, Ом, не менее
• при повышенной относительной влажности 98%, Ом, не менее
|
5 · 106
2 · 105
|
| электрическая прочность изоляции между выводами датчика и корпусом, Вэфф/Впост, не менее |
500 / 700 |
| рабочая температура среды, °С |
-50 … +50 |
| относительная влажность воздуха ( при +25 °С ), %, не более |
98 |
| виброустойчивость (10–35)Гц, м/с2 (g), не более |
4,9 (0,5) |
| наработка до отказа, ч, не менее |
200000 |
| срок службы, лет, не менее |
8 |
| масса датчика/задающего элемента, г, не более |
4/8 |
|
