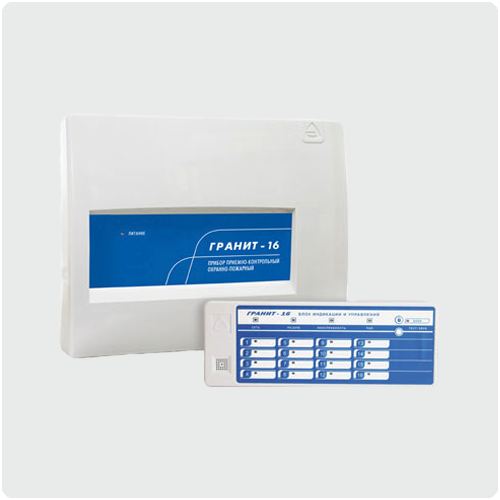

Прибор приемно-контрольный охранно-пожарный серии "Гранит" предназначен для автономной и централизованной охраны объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями. Прибор сообщает о происходящих на объекте событиях и обеспечивает включение устройств оповещения и передачу извещений на пульт централизованного наблюдения (ПЦН).

Особенности

- Можно подключить до 16 шлейфов сигнализации (ШС) с функциями охранного или пожарного.
- Удаленное управление прибором с помощью выносного блока индикации и управления (БИУ).
- Прибор контролирует состояние ШС по величине их сопротивления.
- Передача тревожных извещений на ПЦН по четырем каналам выполняется разрывом линий ПЦН с помощью контактов реле.
- Возможность постановки на охрану и снятия с охраны любого ШС по отдельности нажатием кнопки этого ШС. Постановка/снятие на охрану ШС подтверждается коротким звуковым сигналом.
- Раздельная или групповая постановка на охрану (снятие с охраны) всех ШС электронными ключами Touch Memory.
- Реализован режим охраны с "закрытой дверью".
- Для быстрой диагностики индикации есть кнопка "Тест", при нажатии которой проверяется работоспособность светодиодных индикаторов состояния ШС и внутреннего звукового преобразователя.
- Прибор имеет встроенный источник резервного питания. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора.
- Для защиты от несанкционированного управления прибором предусмотрена блокировка органов управления паролем (комбинация из четырех кнопок).
- Обеспечивается работа с токопотребляющими извещателями с напряжением питания 10-25 В.
- Есть два выхода 12 В (отключаемый и неотключаемый) для питания извещателей, защищённые от короткого замыкания.
- Добавлена возможность подключения к прибору пожарной системы речевого оповещения "Рокот", светозвукового оповещателя "Призма-200И".
- Реализована возможность программирования каждого ШС отдельно. Программирование осуществляется с помощью программы KeyProg, запрограммированные параметры переносятся в прибор с помощью USB-программатора или электронного ключа переноса данных Touch Memory.
- Прибор оснащен эргономичной пленочной клавиатурой.
- Тампер подключается в виде отдельного канала, не занимая ШС.

Предназначен для управления прибором и индикации его состояния. На панели блока расположены символьно-цифровые кнопки управления и светодиодные индикаторы состояния.
Удаленное управление прибором с помощью БИУ возможно на расстоянии до 200 м.
БИУ подключается к прибору по 3-х проводной линии.

Прибор может выдавать 9 видов извещений: "Норма", "Тревога", "Внимание", "Пожар", "Неисправность", "Сеть", "Резерв", "Разряд", "Вскрытие". Извещение "Норма" передается замкнутым состоянием контактов реле ПЦН. Извещение "Тревога" формируется при срабатывании извещателя в охранном ШС. Извещение "Внимание" формируется при срабатывании одного извещателя в пожарном ШС. Извещение "Пожар" формируется при срабатывании двух извещателей в пожарном ШС. Извещение "Неисправность" формируется при коротком замыкании или обрыве пожарного ШС. Извещение "Резерв" формируется при переходе прибора на питание от аккумулятора. Извещение "Разряд" формируется при автоматическом отключении аккумулятора после его разряда до уровня 10,5 В. Извещение "Вскрытие" формируется при попытке снять крышку прибора. При использовании ШС как пожарного, режим охраны включается, по истечении задержки 2 сек. Если ШС нарушен, перед включением режима охраны происходит автоматический сброс питания всех ШС и выхода "+12В" на время 3 секунды. Прибор имеет светодиодные индикаторы состояния ШС, индикаторы "Сеть" и "Резерв" для контроля наличия заряженного аккумулятора, "НСП" для индикации состояния неисправности и "ПЦН" (в этой версии не используется). Есть выходы типа "открытый коллектор" для подключения светового и звукового оповещателей. Световой оповещатель выключен, когда все ШС сняты с охраны, светится непрерывно после взятия хотя бы одного ШС под охрану и мигает режиме тревоги. Встроенный звуковой сигнализатор выдает непрерывный звуковой сигнал при извещениях "Неисправность" и "Тревога" (длительностью 1 мин) и прерывистые сигналы при извещениях "Внимание" (периодичность 2 с) и "Пожар" (периодичность 1 с).

Тактика работы прибора выбирается с помощью установленных на плате перемычек. Типы шлейфов в группах в зависимости от положения перемычек J4, J5 следующие:

Типы шлейфов в группах	J4	J5
все группы охранные	замкнута	замкнута
1-2 группы охранные, 3 пожарная	разомкнута	замкнута
1 группа охранная, 2-3 группы пожарные	замкнута	разомкнута
все группы пожарные	разомкнута	разомкнута

Распределение шлейфов по группам приведено в таблице:

Для ШС, работающего в режиме охранного (по умолчанию это первый), предусмотрена его постановка на охрану с "закрытой дверью" с ограниченным временем выхода (1 мин). В этом режиме при нарушении первого ШС сигнал тревоги на звуковой оповещатель поступает с задержкой в 15 с, необходимой для снятия прибора с охраны.
Добавлен выход "ПЦН4", который может быть использован для формирования извещений "Пожар" или "Неисправность". В стандартных тактиках применения прибора выход "ПЦН4" замыкается, если хотя бы один ШС находится в состоянии "Пожар".
С помощью USB-программатора возможен перенос запрограммированных параметров из компьютера в энергонезависимую память прибора. Любому выходу "ПЦН" можно назначить произвольный ШС. Любой ШС можно запрограммировать отдельно, в том числе с возможностью постановки на охрану с "закрытой дверью".
