| Адресные релейные модули являются программируемыми устройствами. Конфигурация задается пользователем с помощью ПО «FireSec «Администратор».

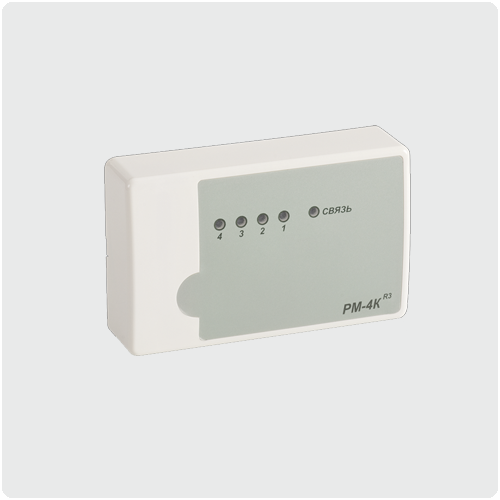

Релейный модуль РМ-4К имеет четыре выхода (ВЫХ1 – ВЫХ4).
Адресный релейный модуль обеспечивает подключение следующего оборудования и устройств:
- информационных световых табло (ОПОП 1-8 либо аналогичных);
- оповещателей звуковых (ОПОП 2-35 либо аналогичных);
- оповещателей светозвуковых (ОПОП124-7 либо аналогичных).
Модуль РМ-К контролирует цепь от каждого реле до исполнительных устройств на обрыв и короткое замыкание во включенном и выключенном состоянии реле.
Адресный релейный модуль получает команды на управление встроенными реле по двухпроводной униполярной адресной линии связи.
Релейный модуль имеет светодиодную индикацию наличия связи с приемно-контрольным прибором и индикацию включенного состояния реле.
Релейный модуль РМ-К прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
| Напряжение питания |
от 10,5 до 28,5 В |
Ток потребления РМ-К:
от адресной линии связи, не более
от источника питания (без учета нагрузки, подключенной к выходам), не более |
180 мкА
5 мА
|
Параметры релейных выходов:
ток, коммутируемый каждым релейным выходом, не более
ток, коммутируемый всем модулем (суммарный ток по всем выходам одновременно), не более |
2 А
5 А
|
Ток контроля исправности цепи:
в выключенном состоянии выхода, не более
во включенном состоянии выхода, не менее |
2 мА
10 мА до 210мА
|
| Габаритные размеры модуля, не более |
125х78х37 мм |
| Масса, не более |
150 г |
| Рабочий диапазон температур |
от -25 до +55°С |
| Средний срок службы, не менее |
10 лет |
|
