Адресный релейный модуль является программируемым устройством. Конфигурация задается пользователем при конфигурации системы с компьютера или с приемно-контрольного прибора.

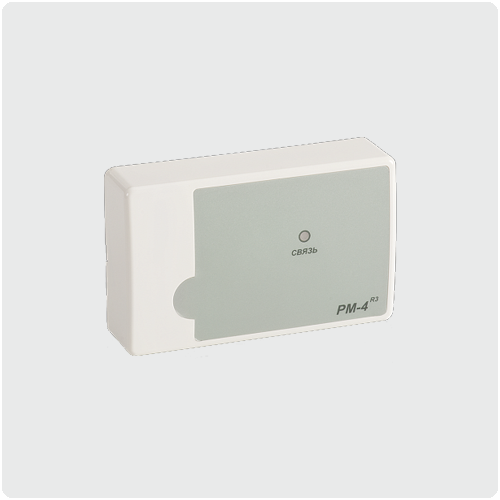

Релейный модуль представляет собой дистанционно управляемый переключатель. Функционально релейный модуль РМ-4 прот.R3 представляет собой четыре отдельных логических устройства (четыре отдельных реле), каждое из которых занимает в системе свой адрес.
Адресный релейный модуль обеспечивает подключение любых исполнительных устройств АСУТП, управление которыми возможно на релейном уровне, напряжение и ток потребления которых удовлетворяют техническим характеристикам реле. Кроме этого, релейный модуль позволяет организовать передачу различных состояний системы на стороннее оборудование и ПЦН.
Релейный модуль имеет светодиодную индикацию наличия связи с приемно-контрольным прибором и индикацию включенного состояния реле.
Питание релейного модуля и передача сигналов на приемно-контрольный прибор осуществляются по униполярной адресной линии связи.
Релейный модуль РМ-4 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Включение реле возможно по различным событиям в системе (зоне), например, пожар, внимание, включение автоматики МПТ, включение модуля пожаротушения, тревога, поставлен на охрану, снят с охраны, лампа, сработка устройств (АМ-1Т, МДУ-1, ШУЗ) и т. д.
| Питание |
от АЛС (24-36 В) |
| Количество релейных выходов РМ-4 прот.R3 |
1 |
| Ток потребления в дежурном режиме РМ-4 прот.R3 прот.R3, не более: |
0,38 мА
|
Каждое реле модуля РМ-4 прот.R3 коммутирует:
–постоянный ток, напряжением 24 В
–переменный ток, напряжением 230 В |
до 2 А
до 0,25 А
|
| Габаритные размеры модуля РМ-4 прот.R3, не более |
84×125×37 мм |
| Масса РМ-1С прот.R3, не более |
100 г |
| Рабочий диапазон температур |
от -25 до +55°С |
| Средний срок службы, не менее |
10 лет |
|
