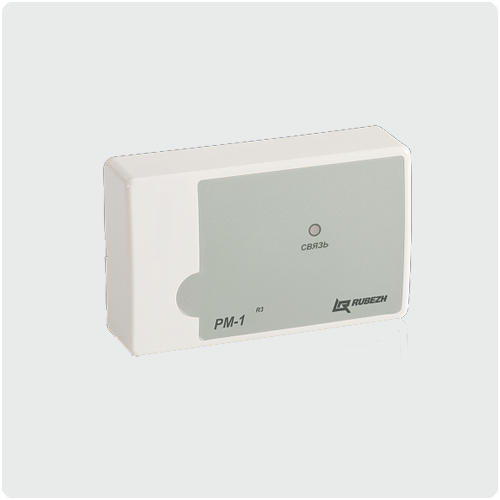

Релейный модуль представляет собой дистанционно управляемый переключатель. Функционально релейный модуль РМ-1 прот.R3 представляет собой четыре отдельных логических устройства (четыре отдельных реле), каждое из которых занимает в системе свой адрес.

Адресный релейный модуль обеспечивает подключение любых исполнительных устройств АСУТП, управление которыми возможно на релейном уровне, напряжение и ток потребления которых удовлетворяют техническим характеристикам реле. Кроме этого, релейный модуль позволяет организовать передачу различных состояний системы на стороннее оборудование и ПЦН.

Релейный модуль имеет светодиодную индикацию наличия связи с приемно-контрольным прибором и индикацию включенного состояния реле.

Питание релейного модуля и передача сигналов на приемно-контрольный прибор осуществляются по униполярной адресной линии связи.

Релейный модуль РМ-1 прот.R3, РМ-1С прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Питание	от АЛС (24-36 В)
Количество релейных выходов РМ-1 прот.R3 / РМ-1С прот.R3	1 / 1
Ток потребления в дежурном режиме РМ-1 прот.R3 / РМ-1С прот.R3, не более:	0,18 мА / 0,4 мА
Каждое реле модуля РМ-1 прот.R3 коммутирует: –постоянный ток, напряжением 24 В –переменный ток, напряжением 230 В Каждое реле модуля РМ-1С прот.R3 коммутирует ток: –постоянный ток, напряжением 24 В –переменный ток, напряжением 230 В	до 2 А до 0,25 А   до 5 А до 5 А
Габаритные размеры модуля РМ-1 прот.R3, не более	52×52×24 мм
Масса РМ-1 прот.R3, не более	28 г
Габаритные размеры модулей РМ-1С прот.R3, не более	84×125×37 мм
Масса РМ-1С прот.R3, не более	100 г
Рабочий диапазон температур	от -25 до +55°С
Средний срок службы, не менее	10 лет

Паспорт РМ-1 прот. R3.
