| Модуль пожаротушения является программируемым устройством. Конфигурация входов и выходов задается пользователем с приемно-контрольного прибора, либо через ПО ОПС «FireSec».

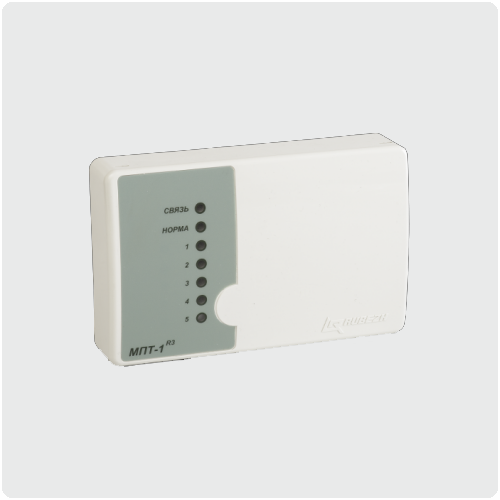

Модуль пожаротушения МПТ-1 прот.R3 обеспечивает:
- управление автоматическими устройствами пожаротушения по командам, поступающим по 2-х проводной адресной линии связи (АЛС) от приемно-контрольного прибора, а также вручную по сигналу от ЭДУ-ПТ;
- подключение и работу светозвуковых оповещателей;
- возможность подключения двух шлейфов сигнализации (ШС) с неадресными пожарными извещателями ИП 212-45, ИП 212-141М или аналогичными, а также ручными пожарными извещателями ИПР 513-10 или аналогичными, для запуска тушения автономно, без участия ППКП;
- формирование временной задержки перед включением АУП;
- контроль открытия дверей и окон по датчику «Двери-Окна»;
- контроль выхода огнетушащего вещества по датчикам «Масса» и «Давление» для газового пожаротушения;
- контроль выходных и входных цепей на обрыв и короткое замыкание (световой и звуковой сигнализации, выходов пуска АУП);
- различные тактики включения световой, звуковой сигнализации и выходов пуска АУП;
- светодиодную индикацию статуса, режимов работы и наличия связи с центральным прибором;
- контроль своей работоспособности и передачу информации о происходящих событиях по АЛС на ППКП.
- два независимых ввода питания;
- контроль вскрытия корпуса модуля.
| Напряжение питания |
от 10,5 до 28,5 В |
Ток потребления МПТ-1 прот.R3:
от внешнего источника питания напряжением 12В (24В), без учета потребления ИУ, подключенных к выходам, не более
от адресной линии связи, не более |
при 12 В не более 20 мА
при 24 В не более 15 мА
|
Ток, обеспечиваемый каждым выходом, не более
Ток, обеспечиваемый всем модулем (суммарный ток по всем выходам одновременно), не более |
2 А
5 А
|
| Ток контроля исправности выходной цепи в выключенном (включенном) состоянии выхода |
не менее 2 мА (не более 10 мА) |
| Ток контроля входов для подключения датчиков «Масса», «Давление», «Двери-Окна», не более |
0,85 мА |
| Количество подключенных к каждому ШС извещателей, не более |
30 |
| Количество ЭДУ-ПТ, подключенных к клеммам ЭДУ, не более |
4 |
| Общая длина линии связи для подключения ЭДУ-ПТ к модулю, не более |
30 м |
| Габаритные размеры модуля, не более |
170х108х42 мм |
| Масса, не более |
220 г |
| Рабочий диапазон температур |
от -25 до +60°С |
|
