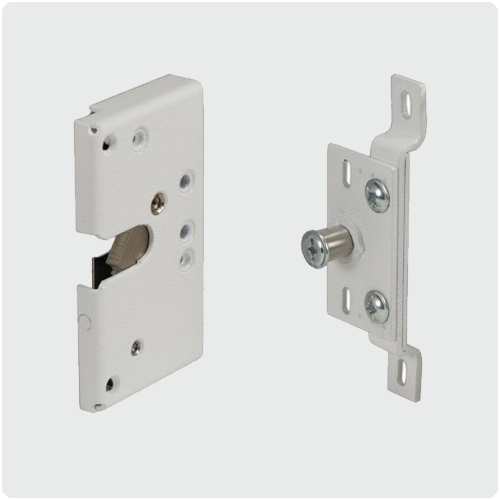

Электромеханический замок «ШЕРИФ-5» предназначен для запирания распашных пластиковых дверей и окон, с возможностью их дистанционного открывания с помощью контроллеров систем контроля и управления доступом, аудио- и видеодомофонов, кодовых панелей.

Нормальная работа замка рассчитана на зазор между коробкой и дверью в диапазоне от 10 до 15 мм.

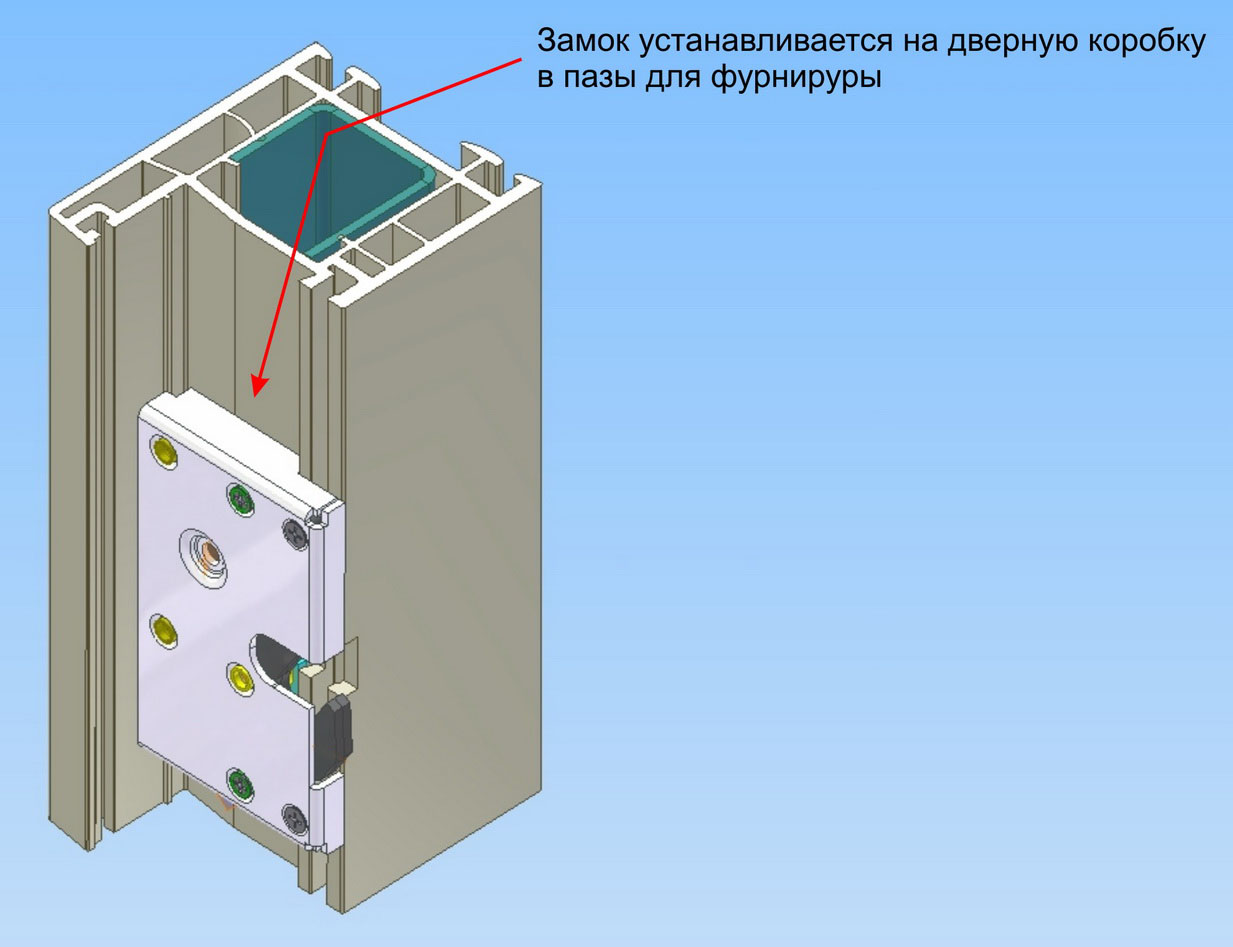

Внешний корпус замка и ответная планка ригеля выполнены специальной стандартной формы и подходят для большинства производимых в России пластиковых профилей. Это позволяет свести к минимуму столярные работы.

Конструкцией предусмотрены регулировки положения ригеля в горизонтальной и вертикальной плоскостях. Для коррекции положения ригеля в зависимости от зазора между дверной коробкой и дверью используются регулировочные прокладки.

Замок может устанавливаться на наружных дверях при условии, что в зимнее время года большую часть времени на замок подано напряжение питания.

Замок является нормально открытым, т.е. находится в открытом состоянии при отсутствии напряжения питания и в закрытом - при подаче напряжения питания. Такое исполнение замка позволяет свободно покинуть помещение при отключении системы контроля доступа (например, при пожаре).

Механизм защёлки содержит два устройства: фиксатор ролика ригеля и блокиратор фиксатора. Фиксатор выполняет функцию удержания ригеля, а блокиратор - запирания ригеля в защёлке. При закрытии двери ролик входит в паз защёлки и, преодолев усилие фиксатора, фиксируется в защёлке. Фиксатор обеспечивает только удержание ролика в защёлке, и при отсутствии напряжения питания ролик может входить и выходить из защёлки, преодолевая усилие фиксатора. Этим обеспечивается фиксация закрытой двери при разблокированной защёлке. При подаче напряжения питания фиксатор блокируется и запирает ригель в защёлке.

При снятии напряжения блокиратор освобождает фиксатор, и для открытия двери необходимо преодолеть усилие фиксатора.

На территории Кыргызстана используются пластиковые профили и двери различной конфигурации. Перед покупкой замка, пожалуйста, убедитесь в том, что замок подойдет в предполагаемое место установки (см. чертежи и документацию).

Характеристики

• Напряжение питания: DC 11-14 В
• Потребляемый ток (при 12В DC): 100 мА
• Усилие удержания: не менее 300 кг
• Допустимый зазор между дверной коробкой и дверью: 10÷15 мм
• Диапазон рабочих температур: -40….+30 0С
• Материал корпуса: окрашенная полиэфирной порошковой эмалью сталь, либо нержавейка без окраски

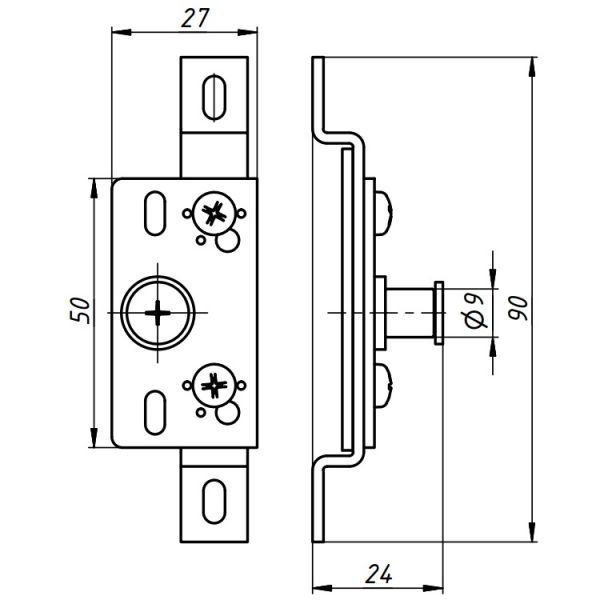

Габаритные и установочные размеры




Электромаханический замок "ШЕРИФ-5". Руководство по эксплуатации.
