Назначение

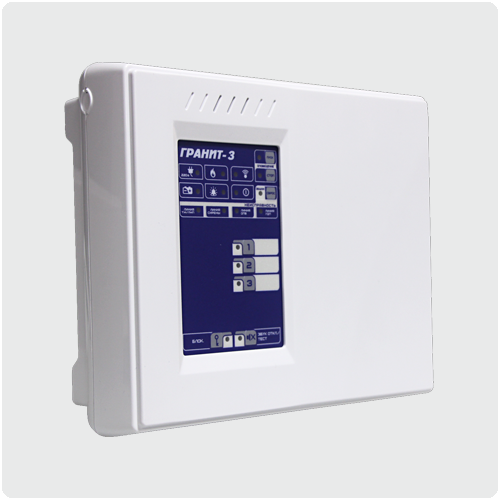

Прибор предназначен для автономной и централизованной охраны объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями. Прибор сообщает о происходящих на объекте событиях и обеспечивает включение устройств оповещения и передачу извещений на пульт централизованного наблюдения.
Особенности
- Позволяет подключить, в зависимости от исполнения, до 12-ти шлейфов сигнализации (ШС), которые могут быть как охранными, так и пожарными.
- Может работать по одной из десяти встроенных тактик применения. Тактика работы прибора выбирается с помощью установленных на плате перемычек.
- Управление вентиляцией.
- Дополнительные возможности свободного программирования прибора с помощью программы «Конфигуратор Гранит» при подключении прибора к компьютеру кабелем USB AM/miniB.
- Прибор контролирует состояние ШС по величине их сопротивления.
- Поддержка работы с ключами Touch Memory
- Передача тревожных извещений на ПЦН по двум каналам выполняется разрывом линий ПЦН с помощью контактов реле.
- Возможность постановки на охрану и снятия с охраны любого ШС по отдельности нажатием кнопки этого ШС. Постановка/снятие на охрану ШС подтверждается коротким звуковым сигналом.
- Функция обучения ШС позволяет увеличить токовую нагрузку ШС до 2 мА.
- Реализован режим охраны с "закрытой дверью" по первому ШС.
- Для быстрой диагностики индикации есть кнопка "Тест", при нажатии которой проверяется работоспособность светодиодных индикаторов состояния ШС и внутреннего звукового преобразователя.
- Прибор имеет встроенный источник резервного питания. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора.
- Электромеханическая блокировка органов управления режимами работы для защиты от несанкционированного управления прибором.
- Может работать с интеллектуальным оповещателем "Призма-200И".
- Обеспечивается работа с токопотребляющими извещателями с напряжением питания 10-25 В. Отдельный выход 12 В для питания извещателей, защищённый от короткого замыкания.
Основные сведения
Приборы могут выдавать 9 видов извещений:
- "Норма" - передается замкнутым состоянием контактов реле ПЦН;
- "Тревога" - при срабатывании извещателя в охранном ШС;
- "Внимание" - при срабатывании одного извещателя в пожарном ШС;
- "Пожар" - при срабатывании двух извещателей в пожарном ШС;
- "Неисправность" - при коротком замыкании или обрыве пожарного ШС;
- "Сеть" - при наличии напряжения в сети;
- "Резерв" - при переходе прибора на питание от аккумулятора;
- "Разряд" - при автоматическом отключении аккумулятора после его разряда до уровня 10,5 В;
- "Вскрытие" - при попытке снять крышку прибора.
При постановке и снятии ШС с охраны выполняется сброс сработавших пожарных извещателей, питающихся от ШС, который обеспечивается снятием напряжения со шлейфа на 2 с.
Прибор имеет светодиодные индикаторы состояния ШС и индикатор "Питание" для контроля напряжения питания и состояния аккумулятора.
Релейные выходы для подключения светового и звукового оповещателей. Световой оповещатель выключен, когда все ШС сняты с охраны, светится непрерывно после взятия ШС под охрану и мигает при любом нарушении ШС. Звуковой оповещатель выдает непрерывный сигнал при извещениях "Неисправность" и "Тревога" (длительностью до 3 мин) и прерывистые сигналы при извещениях "Внимание" (периодичность 2 с) и "Пожар" (периодичность 1 с).
Технические характеристики
| Информационная ёмкость (кол-во шлейфов), в зависимости от исполнения |
3 |
| Информативность (кол-во видов извещений) |
9 |
| Напряжение на входе ШС при номинальном сопротивлении шлейфа |
16...20 В |
| Суммарная токовая нагрузка в шлейфе (дежурный режим), не более |
2 мА¹ |
| Ток потребления по выходу "12 В" для питания извещателей, не более |
300 мА |
| Регистрируются нарушения шлейфа длительностью более |
350 мс |
| Не регистрируются нарушения шлейфа длительностью менее |
250 мс |
| Диапазон рабочих температур |
-30...+50 °С |
| Относительная влажность воздуха при +40°С, не более |
90% |
| Мощность, потребляемая от сети, не более |
15 ВА |
| Ток потребления от аккумулятора в дежурном режиме, не более |
200 мА |
| Масса без аккумулятора, не более |
2 кг |
| Габаритные размеры |
290х210х95 мм |
| Срок службы, не менее |
10 лет |
¹ С функцией обучения ШС
|
