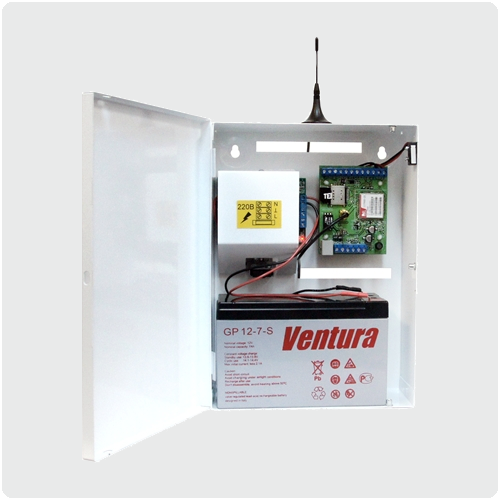

Внимание! Аккумуляторы в комплект поставки бокс-комплектов не входят.
Устройство оконечное объектовое (УОО) S400-2GSM НАНО предназначено для построения бюджетных оконечных объектовых систем сигнализации с охранно-пожарными извещателями и передачи извещений на пульт централизованного наблюдения (ПЦН) и/или сотовый телефон клиента.
S400-2GSM НАНО поддерживает обмен информацией с устройством оконечным пультовым по каналу мобильной сотовой связи GSM 900/1800, сети Интернет и коммутируемому телефонному каналу сети общего пользования (ТфОП). S400-2GSM НАНО является программируемым устройством. Типы используемых для связи с устройством оконечным пультовым каналов, протоколы передачи, адреса серверов,номера телефонов дозвона, порядок и временные характеристики контроля каналов определяются в конфигурации.
ВАЖНО! ТК-106 не поддерживается прибором S400-2GSM!
ХАРАКТЕРИСТИКИ:
- S400-2GSM "НАНО" поддерживает следующие протоколы обмена с базовой станцией (УОП):
- канал GSM – Ademco Contact ID; Аргус-СТ (CSD), Pro-Net, SIA-IP (TCP/GPRS);
- канал ТфОП – Ademco Contact ID;
- канал Ethernet - Pro-Net, SIA-IP.
- S400-2GSM "НАНО" может обслуживать до 5 независимых получателей по общему количеству направлений доставки (НД) - 9, резервирующих друг друга. Направления имеют приоритеты по номерам, наиболее высокий приоритет у НД №1. В процессе работы выполняет мониторинг работоспособности направлений доставки извещений и, в случае отказа, производит автоматический переход на резервное НД по заданной в конфигурации стратегии. Если извещение передано хотя бы по одному из НД получателя, оно считается доставленным данному получателю.
- Электрическое и функциональное сопряжение УОО с абонентской телефонной линией соответствует ГОСТ 25007-81. Допустимый уровень вызывного сигнала – от 20 до 110 В.
- Электропитание УОО осуществляется от источника постоянного тока напряжением 12В, средний потребляемый ток не превышает 300 мА.
- УОО предназначено для эксплуатации в помещении при температуре от –20 до +35 °C, относительной влажности воздуха до 90% при температуре 298 К (+25 °C).
- S400-2GSM НАНО имеет 4 шлейфа охранно-пожарной сигнализации и 3 выхода типа открытый коллектор (ОК), GSM-модуль с 2 SIM-холдерами, шину RS-485, подключение Ethernet-модуля для работы по линиям выделенного проводного интернета.
- Управление режимом работы (взятие/снятие) осуществляется технологическим шлейфом или клавиатурами произв. Компании "Проксима".
- Возможность удалённого конфигурирования с компьютера.

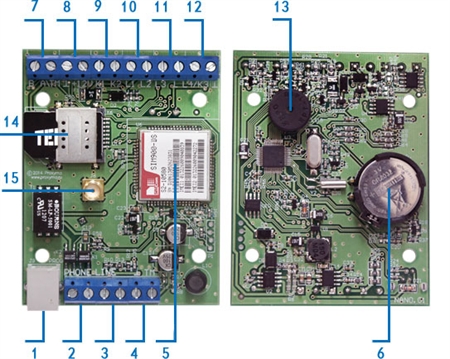

На плате УОО находятся: 1 - разъем программирования (UART-TTL); 2 - разъем для подключения телефонного аппарата; 3 - разъем телефонной линии; 4 - разъем для подключения устройств Touch Memory (TM); 5 - GSM модуль; 6 - батарея для питания часов; 7 - порт RS-485; 8 - клеммы питания УОО (12V); 9, 10 - клеммы открытый коллектор К1,К2; 9, 10, 11, 12 - клеммы подключения шлейфа; 12 - клемма открытый коллектор К3;13 - динамик; 14 - сдвоенный держатель SIM-карт; 15 - разъем для подключения GSM-антенны (поставляется в комплекте с устройством).
Технические характеристики
| Количество аналоговых шлейфов |
4 ШС |
| Максимально возможное число аналоговых ШС (с помощью устройств расширения) |
60 |
| Максимальное количество подключений адресных/радиоканальных расширителей |
3 |
| Канал связи с ПЦН |
Телефонный канал сети общего пользования (ТфОП) |
| Канал связи с ПЦН |
GSM-канал |
| Канал связи с ПЦН |
Ethernet (при подключении Ehernet-модуля) |
| Форматы передачи извещений в ТфОП |
Ademco ContactID, речевые извещения |
| Форматы передачи извещений в GSM |
Ademco ContactID, CSD, GPRS, SMS |
| Максимальное количество получателей |
5 |
| Максимальное количество направлений доставок |
9 |
| Возможность подключения клавиатур |
Да |
| Количество выходов типа Открытый коллектор (ОК) |
3 |
| Возможность подключения Ethernet-модуля |
Да |
| Удаленное конфигурирование |
Да |
| Возможность подключения считывателя Touch Memory (TM) |
Да |
| Возможность подключения температурного датчика |
Да |
| Двусторонняя голосовая связь с объектом |
Нет |
|
