| Назначение

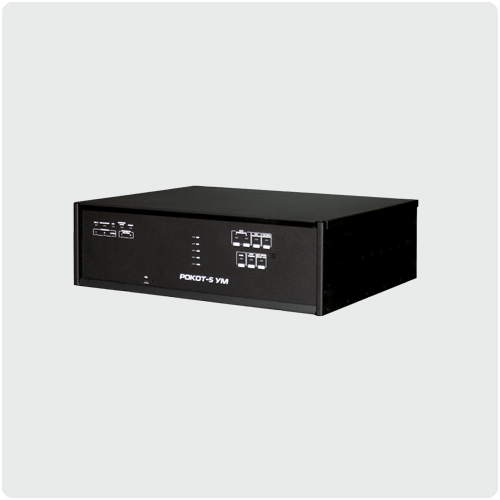

Усилитель мощности «Рокот-5 УМ» (далее – усилитель или УМ) входит в состав системы речевого оповещения пожарной «Рокот-5» (далее – система) и предназначен для усиления мощности сигнала транслируемого прибором управления оповещением «Рокот-5 ПУО»
Входы и выходы усилителя
- Усилитель имеет четыре выхода оповещения ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 и ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 предназначенные для подключения линий оповещения.
Выходы ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 – первая зона оповещения (ЗОНА 1), выходы ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 – вторая зона оповещения (ЗОНА 2). Максимальная нагрузочная способность линий оповещения – 120 Вт, но не более 20 АС в одну линию. Линии оповещения контролируются автоматически через каждые 6 минут при работе в дежурном режиме, при условии, если они не активны (т.е. не включена трансляция). УМ определяет неисправность при обрыве или коротком замыкании линии.
- Выходы ОПОВЕЩЕНИЕ СВЕТОВОЕ 1 и 2 (клеммы «ОПОВЕЩЕНИЕ СВЕТОВОЕ1» и «ОПОВЕЩЕНИЕ СВЕТОВОЕ2» и «12В» на задней панели) служат для подключения линии светового оповещения. Выходы контролируются непрерывно на наличие короткого замыкания и обрыва. Напряжение питания на световые оповещатели подается в режиме тревоги.
- Вход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения усилителя к прибору управления оповещением «Рокот-5 ПУО» или другому УМ.
- Выход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения дополнительных УМ.
- Выход НСП – «неисправность» предназначен для сигнализации о состоянии усилителя. Тип выхода – «сухие контакты реле». Нормальному состоянию соответствует замкнутое состояние выхода.
Усилитель имеет следующие основные режимы работы:
- дежурный;
- трансляция сигнала;
Особенности
Прибор имеет два варианта исполнения в зависимости от напряжения выходного сигнала:
| Название |
Особенности |
| «Рокот-5 УМ» исполнение 1 |
120Вт, 100В |
| «Рокот-5 УМ» исполнение 2 |
120Вт, 30В |
- Цифровая линия управления;
- Четыре выхода подключения линий оповещения (в дальнейшем - ЛО) разделённых на две зоны оповещения;
- Индивидуальная защита каждого выхода ЛО от перегрузки и короткого замыкания;
- Два выхода подключения линии светового оповещения (в дальнейшем - ЛСО) защищенных от перегрузки и короткого замыкания;
- Периодический автоматический контроль (контроль производится, когда нет оповещения) ЛО и ЛСО на отсутствие замыканий или обрывов;
- Отдельный выход для контроля неисправности;
- Автоматический переход на питание от резервного аккумулятора (АБ) при отключении сети 220В, и обратно, при восстановлении питания 220В;
- Контроль наличия аккумуляторных батарей (в дальнейшем – АБ) и защита их от глубокого разряда (при отсутствии 220В и в случае разряда АБ, блок питания отключает нагрузку);
- Защита от короткого замыкания и переполюсовки выводов АБ.
- Возможность обновления прошивки;
Технические характеристики
| Количество зон оповещения |
2 |
| Количество линий оповещения в каждой зоне |
2 |
| Максимальная нагрузочная способность линий оповещения |
120 Вт |
| Максимальное значение действующего напряжение выходного сигнала в линии оповещения |
100 В |
| Количество линий светового оповещения |
2 |
| Габаритные размеры |
425x360x130 мм |
| Масса без аккумуляторной батареи, не более |
8 кг |
| Диапазон рабочих температур |
-10... 55 °С |
| Относительная влажность воздуха при температуре +35 °С, без конденсации влаги, не более |
93% |
| Напряжение питания (ток переменный) |
от 165 до 253 В |
| Количество устанавливаемых в прибор АБ |
2 шт. x 12В |
| Максимальная мощность, потребляемая от сети, не более |
200 Вт |
| Ток потребления от аккумуляторной батареи в дежурном режиме при отсутствии сетевого питания, не более |
300 мА |
| Номинальная емкость резервной аккумуляторной батареи |
12 Ач |
|
