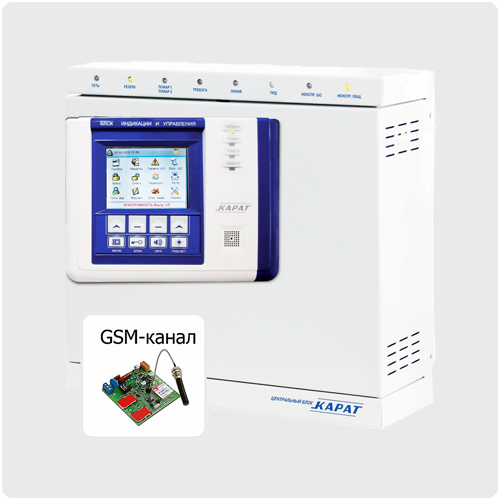

«Карат-М» с БИУ TFT с универсальным коммуникатором предназначен для работы в составе интегрированной системы безопасности "ЛАВИНА" в качестве объектового прибора. "Карат-М" обеспечивает централизованную и локальную охрану объектов, оборудованных охранными и пожарными извещателями.

Обеспечивает оперативный мониторинг состояния средних и больших объектов, сохранение информации в виде журнала событий и отображение текущего состояния объектов.

Состав:

• Центральный блок (ЦБ).
• Блок индикации и управления с цветным сенсорным экраном (БИУ TFT).
• Адресный модем (используется для обеспечения связи между ЦБ, БИУ TFT, БШС-4, БШС-4П, БР-4 и приборами управления по адресной двухпроводной линии).
• Универсальный коммуникатор (GSM с 2 SIM + ГТС).

Особенности

• Модульный принцип построения. Прибор представляет собой набор внутренних модулей и внешних блоков. Комплектация прибора варьируется в зависимости от выполняемых задач.
• Информация о состоянии прибора и внешних блоков отображается на цветном ЖК-экране БИУ TFT. Управление системой осуществляется через сенсорное меню БИУ TFT.
• Прибор автоматически определяет нужный режим работы: если при сканировании были найдены подключенные коммуникаторы (универсальный или IP), то прибор будет работать как объектовый прибор системы «Лавина»; если коммуникаторы не подключены, то прибор работает в автономном режиме.
• ЦБ позволяет подключить до 24 шлейфов сигнализации (ШС), каждый с функциями охранного или пожарного. При подключении блоков расширения БШС4 или БШС4П (со встроенным резервированным источником питания) количество ШС может быть увеличено до 250.
• Прочный металлический корпус ЦБ.
• В металлический корпус устанавливается аккумуляторная батарея большей емкости по сравнению с пластиковым корпусом (12 Ач против 7 Ач).
• Возможность подключения блоков реле БР-4. БР-4 управляет четырьмя реле с перекидными контактами с возможностью автоматического отключения реле по срабатыванию линии контроля.
• Возможность подключения приборов оповещения «Рокот-2» вариант К, приборов управления пожаротушением «Пирит ПУ» вариант К, контрольно-пусковых шкафов ШКП-04…75, турникетов SA-303.
• Для автоматического управления приборами и устройствами предусмотрены сценарии, т.е. последовательность действий, выполняемых прибором «КАРАТ-М» при возникновении событий «тревога» и «пожар».
• Выносной блок индикации и управления БИУ TFT устанавливается на расстоянии до 200 м от центрального блока, а при питании блока от отдельного источника до 1000 м.
• Раздельная или групповая постановка ШС на охрану (снятие с охраны).
• Управление с клавиатуры БИУ TFT и электронными ключами Touch Memory (считыватель ключей в комплекте с прибором). При использовании универсального считывателя «Портал» возможно управление ключами TM, бесконтактными Proximity-картами, радиобрелоками, цифровым кодом (вводится с кодонаборной клавиатуры).
• При работе в системе «Лавина» в память прибора можно занести охранный ключ с признаком «работа под принуждением».
• Возможность использования ключа «Контроль наряда» с передачей извещения «Контроль наряда» на БИУ TFT и/или пульт централизованного наблюдения «Лавина».
• Энергонезависимые часы реального времени и журнал событий. Регистрация до 30 000 событий. Возможность выгрузки событий в USB-флешку.
• Гибкая настройка конфигурации прибора с помощью программного обеспечения «Лавина».
• Гибкое программирование параметров прибора с помощью USB-flash памяти.
• Голосовые извещения при появлении событий Тревога, Внимание, Пожар, Неисправность.
• Возможность назначать текстовые метки (пояснения) для блока, раздела, ключа, ШС, реле.
• Виртуальные ключи (пароль-код). С помощью виртуального ключа пользователь может лично ставить под охрану и снимать с охраны только свой раздел(-ы), введя свой код в подменю Личн. код.
• Три уровня доступа к органам управления прибора обеспечивают защиту от несанкционированного управления прибором.
• Функции «Тихая тревога» и «Автовозврат» для охранных шлейфов сигнализации. Автовозврат в режим охраны происходит, если через 4 минуты после нарушения ШС восстановился. При этом линия ПЦН восстанавливается, а остальные встроенные и внешние оповещатели остаются в режиме тревоги. При повторных нарушениях ШС формируется звуковой сигнал и линия ПЦН размыкается.
• Для передачи сигнала тревоги по проводным линиям ЦБ имеет 4 выхода ПЦН типа «сухой контакт». Передача сигналов тревоги осуществляется разрывом либо замыканием линий ПЦН с помощью контактов реле.
• Четыре выхода оповещения: «Лампа», «Сирена», «Оповещение о пожаре» (далее «Оповещение») и «Неисправность» с автоматическим контролем соединительных линий на обрыв и короткое замыкание.
• Автономная охрана, при питании от сети переменного тока или аккумулятора, с выдачей сигналов тревоги на выносные звуковой и световой оповещатели.
• При отключении питания прибор запоминает состояние ШС.
• Автоматический переход на питание от резервного источника постоянного тока при отсутствии напряжения сети. Сигнал «Тревога» при этом не выдается.
• Работает с токопотребляющими извещателями, с напряжением питания 10-25 В.
• Для защиты от перенапряжения на входе каждого ШС применяются супрессоры.
• Выход «+12 В» для питания и сброса извещателей.
• Выход «Вых» с выходным напряжением 12 В для питания БИУ, извещателей или оповещателей.
• По каналам городской телефонной сети, сотовых операторов GSM на пульт интегрированной системы безопасности «Лавина» передаются следующие виды извещений:
  • «Взят на охрану» – ШС прибора поставлен на охрану (с указанием номера электронного ключа).
  • «Снят с охраны» – ШС прибора снят с охраны (с указанием номера электронного ключа).
  • «Тревога» – в охранном ШС прибора сработал извещатель.
  • «Неисправность ШП» – неисправен пожарный шлейф сигнализации.
  • «220 В Норма» – восстановление напряжения сети питания 220 В.
  • «Нет 220 В» – напряжение сети питания 220 В отсутствует.
  • «АБ Норма» – восстановление аккумулятора.
  • «Корпус открыт» – открыт корпус прибора. «Прибор работает» – передается через программируемый интервал времени (от 12 мин до 24 ч).
  • «Корпус закрыт» – выдается при старте прибора, а также после того, как корпус был открыт, а потом закрыт.
  • «Успешное программирование» – после успешного программирования и установки перемычки J1.
  • «Внимание», «Пожар» – в пожарном ШС сработали один или два пожарных извещателя (в зависимости от настроек прибора) соответственно.
  • «Неисправность» – прибор неисправен.
  • «Восст. неиспр.» – неисправность устранена.
  • «Работа под принуждением» – предъявлен ключ с признаком «работа под принуждением».
  • «Программирование др. ключом» – для программирования прибора предъявлен ключ, код которого отличается от кода, записанного в АРМ Администратора.
  • «Постановка бл. ключом» – была произведена постановка ШС на охрану заблокированным ключом.
  • «Снятие бл. ключом» – было произведено снятие ШС с охраны заблокированным ключом.
  • «Неуспешное программирование» – неудачная попытка программирования.
  • «Постановка вне окна времени» – произведена постановка ШС на охрану с нарушением временного расписания.
  • «Снятие вне окна времени» – произведено снятие ШС с охраны с нарушением временного расписания.
  • «Режим программирования» – переход прибора в режим «Программирования».
  • «Контроль наряда» – предъявлен ключ с признаком «контроль наряда».
  • «Перепостановка» – ШС перепоставлены на охрану.
