| Назначение

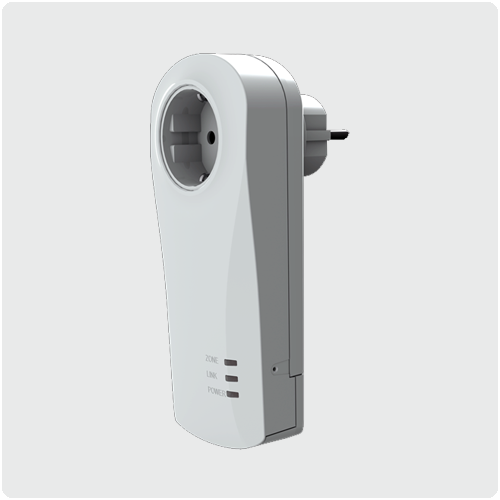

Устройство исполнительное радиоканальное Розетка-Р2 предназначено для удаленного управления электропитанием внешних устройств в составе системы "Галактика"
Такими устройствами могут быть системы освещения, вентиляции, электрического обогрева, искусственного орошения и т.д.
Управление электропитанием осуществляется посредством коммутации нагрузки. Коммутируемая нагрузка: ток до 16А, напряжение от 100В до 240В.
Особенности
- Розетка-Р2 получает питание от сети 220 В. Для подключения к сети используется европейский тип вилки и розетки с третьим заземляющим контактом.
- Розетка-Р2 имеет резервный элемент питания – литиевую батарею CR123A 3В. При питании от батареи нагрузка не коммутируется, но устройство поддерживает связь с ЦБ и получает/отправляет извещения и команды управления.
- Устройство периодически тестирует заряд батареи и при его низком уровне посылает на ЦБ сигнал о разряде.
- Управление Розеткой-Р2 осуществляется:
- кнопками на панели индикации и управления БИУ-Р2;
- брелоками через центральный блок;
- брелоками напрямую;
- брелоками через другое исполнительное устройство (БР-Р2 или Розетка-Р2). Сигнал от брелока идет от БР-Р2 или Розетка-Р2 на ЦБ «Галактика» и далее на другое устройство Розетка-Р2. При таком управлении ЦБ увеличивает дальность работы с Розетка-Р2 до 300 м.;
- при работе сценариев;
- звонком с телефона, при помощи голосового меню.
- Розетка-Р2 имеет два состояния (режима): выключено и включено.
- Исполнительное реле Розетки-Р2 может находиться в состояниях:
- выключено - контакты реле разомкнуты;
- включено - контакты реле замкнуты;
- переключение 1/1 секунд (1 секунда – реле выключено, 1 секунда – реле включено);
- переключение 1/2 секунд (1 секунда – реле выключено, 2 секунды – реле включено).
Технические характеристики
| Коммутируемая нагрузка |
100 – 240 В 50/60 Гц не более 16 А |
| Коммутационная мощность |
3,5 кВт |
| Дальность действия радиоканала |
до 300 м |
| Максимальная дальность работы с радиобрелоками |
200 м |
| Тип батареи питания |
литиевая батарея CR123A, 3В |
| Степень защиты оболочки |
IP40 |
| Габаритные размеры |
67×80×160 мм |
| Вес |
240 г |
| Срок службы, не менее |
10 лет |
| Диапазон рабочих температур |
- 10 … +50 °С |
| Относительная влажность воздуха при температуре +35 °С, без конденсации влаги, не более |
93% |
|
