| Назначение

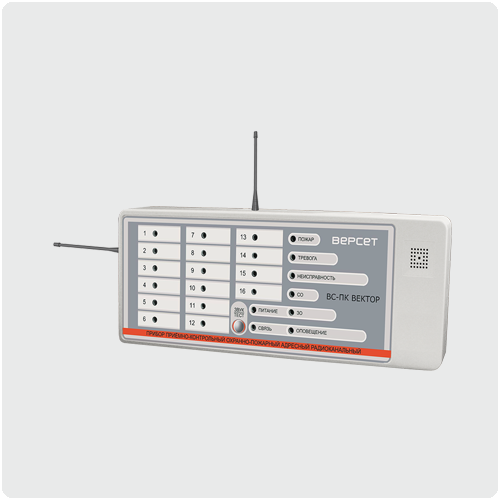

Прибор «ВС-ПК ВЕКТОР» предназначен для работы в составе адресной охранно-пожарной радиоканальной системы «ВС ВЕКТОР-АР», для обеспечения защиты охраняемого объекта от пожара и несанкционированного проникновения.
Прибор работает со следующими радиоканальными извещателями и оповещателями производства компании «ВЕРСЕТ»:
- извещатели пожарные дымовые оптико-электронные точечные адресно-аналоговые радиоканальные ИП212-220Р «ДИП-220Р ВЕКТОР»;
- извещатели пожарные ручные адресные радиоканальные «ВС-ИПР ВЕКТОР»;
- извещатели охранные оптико-электронные инфракрасные пассивные адресные ра-диоканальные «ВС-ИК ВЕКТОР»;
- извещатели охранные магнито-контактные адресные радиоканальные «ВС-СМК ВЕКТОР»;
- устройства передачи извещений адресные радиоканальные «ВС-ПИ ВЕКТОР»;
- оповещатели пожарные речевые адресные радиоканальные «ТОН-Р»;
- оповещатели пожарные световые адресные радиоканальные «ВОСХОД-Р».
Общее количество радиоканальных извещателей на один прибор может быть до 32, общее количество радиоканальных оповещателей на один прибор может быть до 16.
Особенности
- Прибор имеет 16 адресных зон охраны, каждая зона имеет индикатор состояния зоны. За каждой зоной могут быть закреплены один или более радиоканальных извещателей. Возможно закрепление за одной зоной охранных и пожарных извещателей, что дает возможность комплексной охраны зон.
- Прибор имеет одну зону беспроводного оповещения и две зоны проводного оповещения – выходы для подключения одного светового оповещателя и одного звукового оповещателя.
- Управление зонами в приборе выполняется с помощью радиоканальных брелков и электронных ключей ТМ.
- Два независимых канала приёмо-передачи с двумя антеннами с разной поляризацией для повышения качества и дальности связи.
- Возможна совместная независимая работа двух и более приборов «ВС ПК-ВЕКТОР» на одном объекте.
- Журнал событий. Прибор хранит в памяти до 800 событий. Считать данные из прибора в компьютер через USB-порт и программу «ВЕКТОР МОНИТОР».
- Настройка с помощью переключателей на плате прибора.
Технические характеристики
| Количество адресных зон охраны |
16 |
| Количество радиоканальных извещателей, не более |
32 шт |
| Количество радиоканальных оповещателей, не более |
16 шт |
| Количество радиоканальных брелков, не более |
16 шт |
| Количество электронных ключей ТМ, не более |
64 шт |
| Дальность связи с радиоустройствами на открытой местности, не менее, |
600 м |
| Количество реле прибора |
3 |
Параметры реле:
коммутируемое напряжение переменного тока, не более
коммутируемый ток, не более
|
250 В
3 А
|
| Напряжение питания прибора |
12 В |
| Ток, потребляемый прибором в рабочем режиме, не более |
100 мА |
| Суммарный ток по выходам светового и звукового оповещения, не более |
0,2 А |
| Диапазон рабочих температур |
–30…+55 С |
| Масса, не более, |
0,5 кг |
| Габариты |
280x103x35 мм |
|
