Назначение
Кабель КПСВВ применяется для систем пожарно-охранной сигнализации, систем связи, сбора и передачи данных, при напряжении не более 300 В переменного тока частотой 50 Гц.
Условия эксплуатации
Диапазон рабочих температур: -40…+70ºС; прокладки и монтажа: -10…+50ºС. Радиус изгиба – не менее 10-кратного значения минимального наружного размера провода. Растягивающая нагрузка должна быть не более 50 Н/мм² общего сечения токопроводящих жил кабелей. Минимальный срок службы кабеля КПСВВ -15 лет. Кабели марок КПСВВнг-LS не распространяют горение при групповой прокладке (категория А) по ГОСТ Р 53315-2009.
Конструкция

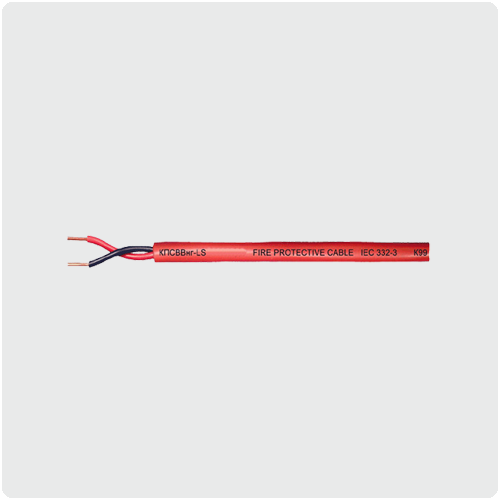

Токопроводящие жилы из медных проволок сечением 0,75 мм², изолированные ПВХ-пластикатом с низким дымо- и газовыделением (для КПСВВнг-LS). Изолированные жилы скручены попарно. Оболочка из ПВХ-пластиката с низким дымо- и газовыделением (для КПСВВнг-LS).
Основные технико-эксплуатационные характеристики
| Номинальное сечение токопроводящих жил, мм² |
0,75 |
| Электрическое сопротивление токопроводящей жилы, Ом/км, не более |
24,5 |
| Электрическое сопротивление изоляции, МОм·км, не менее |
100 |
| Электрическая емкость, мФ/км, не более |
120 |
| Коэффициент затухания на частоте 1кГц, дБ/км, не более |
1,13 |
| Марка кабеля |
Число пар |
Сечение жил, мм² |
Наружный размер, мм, не более |
Масса бухты, кг |
Длина бухты, м |
| КПСВВнг-LS |
1 |
0,75 |
5,6 |
34,0 |
200 |
|
