Назначение

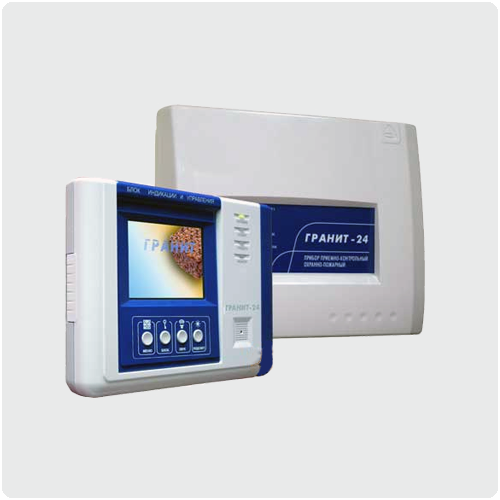

Прибор приемно-контрольный и управления охранно-пожарный серии "Гранит" предназначен для автономной и централизованной охраны объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями. Прибор сообщает о происходящих на объекте событиях и обеспечивает включение устройств оповещения и передачу извещений на пульт централизованного наблюдения (ПЦН).
Особенности
- Можно подключить 24 шлейфа сигнализации (ШС) с функциями охранного или пожарного.
- Прибор контролирует состояние ШС по величине их сопротивления.
- Передача тревожных извещений на ПЦН выполняется с помощью 4-х реле ПЦН, замыканием или размыканием контактов.
- Постановка/снятие на охрану ШС подтверждается коротким звуковым сигналом (опционально).
- Постановка/снятие c охраны разделов электронными ключами Touch Memory, Proximity-картами, радиобрелоками (при использовании системы Лидер) или с блока индикации (при помощи ключа-пароля). Если прибор используется в системе Лавина, постановка/снятие может осуществляться с АРМ оператора.
- Функция перепостановки тревожных зон
- Прибор имеет встроенный источник резервного питания. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора.
- Для защиты от несанкционированного управления/программирования прибора предусмотрена блокировка паролем (комбинация вводится с БИУ).
- Обеспечивается работа с токопотребляющими извещателями с напряжением питания 10-25 В.
- Есть два выхода 12 В (отключаемый и неотключаемый) для питания извещателей, защищённые от короткого замыкания.
- Возможность подключения к прибору пожарной системы речевого оповещения "Рокот".
- Реализована возможность программирования каждого ШС отдельно. Программирование осуществляется с помощью программы KeyProg или Лавина, запрограммированные параметры переносятся в прибор с помощью USB-программатора, электронного ключа переноса данных Touch Memor Dallas DS9096 или с USB flash накопителя.
Прибор может выдавать 9 видов извещений:
- "Норма",
- "Тревога",
- "Внимание",
- "Пожар",
- "Неисправность",
- "Сеть",
- "Резерв",
- "Разряд",
- "Вскрытие".
Есть выходы типа "открытый коллектор" для подключения светового и звукового оповещателей.
Если прибор находится под охраной световой оповещатель светится непрерывно.
Технические характеристики
| Информационная ёмкость (кол-во шлейфов) |
24 |
| Информативность (кол-во видов извещений) |
9 |
| Напряжение на входе ШС при номинальном сопротивлении шлейфа |
17 ± 2 В |
| Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более |
1,5 мА |
| Ток потребления по выходу 12 В для питания извещателей, не более |
250 мА |
| Регистрируются нарушения шлейфа длительностью, более |
350 мс |
| Не регистрируются нарушения шлейфа длительностью, менее |
250 мс |
| Диапазон рабочих температур |
-30...+50 °С |
| Мощность, потребляемая от сети, не более |
20 ВА |
| Ток потребления от аккумулятора в дежурном режиме, не более |
270 мА |
| Масса без аккумулятора, не более |
2,5 кг |
| Габаритные размеры |
285х210х80 мм |
| Срок службы, не менее |
10 лет |
|
