Прибор с количеством шлейфов сигнализации 8 используется для охраны различных помещений, их пожарной охраны, организации санкционированного прохода в помещение (контроль доступа), управления технологическим оборудованием. Для решения вышеперечисленных задач потребители могут использовать заложенные производителем в приборе функциональные режимы (конфигурации): «Пожарный», «Охранный», «Охранно-пожарный», «Исходный». Кроме этого возможно в режиме конфигурирования прибора произвести «точную настройку» различных параметров прибора.
Тип любого из шлейфов прибора может быть определен, как охранный, пожарный, технологический, неиспользуемый. В охранные и пожарные шлейфы сигнализации (ШС) могут быть включены любые типы пороговых охранных и пожарных извещателей соответственно. В технологические ШС могут быть включены датчики с помощью которых прибор будет отслеживать различные критические параметры, например, температуры в помещении, влажности, освещенности, загазованности и т.д. Технологические ШС также используются для контроля состояния подключенных к прибору внешних технических средств, используемых совместно с прибором, состояние которых прибор должен отображать. Например, внешний резервированный источник питания. Тип ШС «Неиспользуемый» присваивается шлейфам, которые в настоящее время не используются для контроля извещателей и датчиков. Прибор не контролирует такие ШС и не реагирует на изменение их состояния. Схемы включения извещателей и датчиков в ШС различных типов приведены в руководству по эксплуатации прибора.
Для каждого из типов шлейфов можно задавать свои тактики работы.
Для охранных шлейфов: «Разрешение задержки на вход и выход», типы постановки на охрану («Закрытая дверь», «Открытая дверь»), «Тихая тревога», «Тревожная кнопка», «Автовзятие», «Контроль снятого с охраны ШС», «Круглосуточный».
Для пожарных шлейфов: «Шлейф с повышенной нагрузочной способностью», «Круглосуточный».
Для технологических шлейфов: «Неисправность внешних технических средств», «Круглосуточный».
Управление шлейфами сигнализации прибора, для их постановки на охрану и снятия с охраны, выполняется с помощью кнопок для пожарных и технологических ШС и с помощью кнопок или электронных ключей, приписанных к шлейфам, для охранных ШС. Кроме электронных ключей могут также использоваться считыватели проксимити карт и кодонаборные клавиатуры, работающие по протоколу электронных ключей Touch Memory.
Для совместного управления ШС могут быть объединены в разделы. Количество разделов в приборе может быть до четырёх. В раздел объединяются шлейфы одного типа. Если ШС раздела управляются кнопками, то постановка на охрану и снятие с охраны всех ШС раздела будет происходить при нажатии кнопки любого ШС, входящего в раздел. Аналогично, если к каким-то ШС раздела приписаны ключи, то с помощью любого из этих ключей будут управляться все ШС, входящие в раздел.
Прибор имеет несколько выходов, предназначенных для передачи оповещения и управления внешними устройствами. Прежде всего, три линии для подключения устройств оповещения (оповещателей): звукового, светового оповещателей и табло, указывающее направление эвакуации (табло «Выход»). Режимы работы прибора, в которых включаются эти выходные линии и их электрические характеристики, а также схемы подключения приведены в руководстве по эксплуатации прибора. Прибор обеспечивает контроль целостности линий подключения оповещателей и выдачу соответствующей индикации в случае их неисправности. Если по условиям применения прибора нет необходимости в контроле линий оповещения, то он может быть отключен при конфигурировании параметров прибора.
Прибор имеет три выходных реле с переключаемыми «сухими контактами». В исходной (заводской) конфигурации прибора реле срабатывают в соответствии с событиями: «Пожар» (реле 1), «Тревога» (реле 2), «Неисправность» (реле 3). При конфигурировании параметров прибора возможно задавать прикрепление одного или более ШС к реле прибора. В этом случае изменение состояния ШС будет вызывать срабатывание соответствующего реле. Такая возможность может быть использована, например, для управления внешним оборудованием в пожарных зонах, для управления оборудованием при срабатывании датчиков в технологических ШС.
Приборы серии ВС-ПК являются многофункциональными приборами. Кроме охранных и пожарных функций, прибор обеспечивает санкционированный проход в контролируемое помещение (точка доступа).
Питание прибора выполняется от встроенного сетевого источника питания, зарезервированного аккумулятором ёмкостью 4,5 Ач, размещающимся в корпусе прибора. Прибор выполнен по энергосберегающей технологии и может работать от аккумулятора не менее 30 часов в дежурном режиме. Кроме того в приборе предусмотрено подключение внешного резервированного источника питания.
Технические характеристики
| Количество ШС, подключаемых к прибору, шт.: |
8 |
| Питание прибора: от сети переменного тока частотой (50±1) Гц, В от аккумулятора, В |
220+10%-15% 12 ± 15 % |
| Время работы прибора от АКБ при пропадании сетевого напряжения, час, не менее: |
|
| в дежурном режиме без внешней нагрузки по цепи 12В |
30 |
| в режиме тревоги при полной нагрузке по цепи 12В |
3,5 |
| Суммарный ток внешней нагрузки прибора по цепи 12 В (без АКБ ), А, не более: |
0,5 |
| Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП) А, не более: |
1,0 |
| Максимальный суммарный ток по выходам оповещения «-СО», «-СИ», «-ТАБ», А, не более |
1,0 |
| Максимальный ток по каждому выходу оповещения «-СО», «-СИ», «-ТАБ» в кратковременном режиме (не более 5 мин.), А, не более |
1,0 |
| Максимальный ток по каждому выходу оповещения «-СО», «-СИ», «-ТАБ» в постоянном режиме, А, не более |
0,5 |
| Напряжение на клеммах для подключения ШС, В |
|
| в дежурном режиме |
17 ± 1,7 |
| при разомкнутом состоянии ШС |
22 ± 1 |
| Максимальный ток на клеммах ШС, мА: |
|
| для токопотребляющих извещателей |
3 ± 0,2 |
| при замкнутом состоянии ШС |
20±2 |
| Сопротивление выносного резистора, кОм |
7,5 ± 5% |
| Время реакции на нарушение шлейфа, мсек, не более: |
50, 300, 3000 |
| Задержка опроса ИП при верификации, сек |
30, 60, 120 |
| Задержки для охранного ШС, сек: |
|
| задержка взятия на охрану для тактики «с задержкой взятия» и «с открытой дверью»; |
15, 30, 45, 60 |
| задержка включения выносного звукового оповещателя (сирены) при нарушении ШС. |
0, 15, 30, 60 |
| Максимальное количество ключей ТМ, записываемых в прибор, шт: |
256 |
| Параметры реле ПЦН: |
|
| Напряжение переменного тока, не более, В |
250 |
| Напряжение постоянного тока, не более, В |
24 |
| Ток, не более, А |
3 |
| Условия эксплуатации: |
|
| диапазон рабочих температур, °С; |
-30…+50 |
| относительная влажность при температуре окружающего воздуха 25 °С, %. |
до 98 |
| Габаритные размеры прибора, мм, не более: |
240х200х85 |
| Масса прибора без аккумулятора, кг, не более: |
2 |
Комплектация

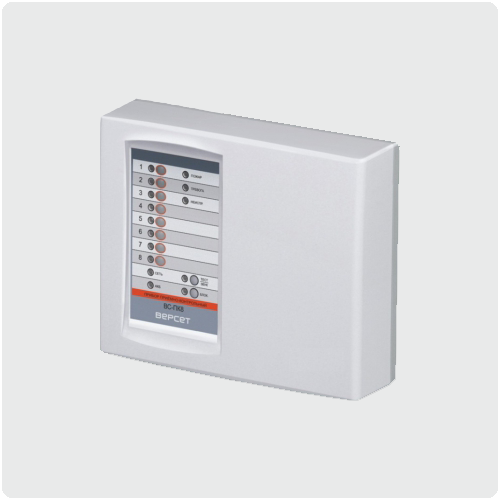

Прибор ПКОП "ВС-ПК8" - 1 шт.
Руководство по эксплуатации, паспорт - 1 шт.
Резистор – 0,125-7,5 кОм (выносной) - 11 шт.
Диод 1N4007 - 3 шт.
|
