Предназначен для контроля температуры газовоздушной среды помещений зданий и сооружений и выдачи извещения о пожаре в случае превышения температуры срабатывания извещателя. Извещатель также допускается применять в искробезопасных цепях (шлейфах) приемно-контрольных приборов, имеющих соответствующую маркировку по взрывозащите.
Извещатель с нормально-замкнутыми контактами класса А2 с температурой срабатывания от 54 до 70 град. по НПБ 85-2000.
Функциональные возможности и особенности
- Нечувствителен к воздействию магнитных полей, что позволяет использовать его на электростанциях, силовых распределительных пунктах, вблизи мощных потребителей электроэнергии.
- Оптимальное расположение термочувствительного элемента в корпусе извещателя соответствует условиям раннего обнаружения начальной стадии пожара.
- Возможность использования во взрывоопасных помещениях путем включения в шлейф устройств приемно-контрольных охранно-пожарных с видом взрывозащиты "искробезопасная электрическая цепь" УПКОП 135-1-1 (БИВ v.3, v.4, v.5), УПКОП 135-1-2П.

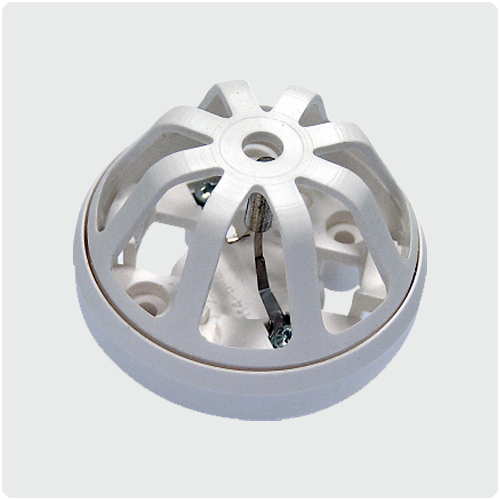

- В извещателе ИП114-5 установлен тепловой элемент с эффектом «памяти формы», изменяющий свои геометрические размеры при повышении температуры окружающей среды. При превышении порога срабатывания в результате механического воздействия на компенсирующую пружину происходит размыкание контактов реле. При понижении температуры контакты реле возвращаются в исходное положение. Благодаря такому конструктивному решению ИП 114-5 является нетокопотребляющим извещателем.
- При расчете количества извещателей в шлейфе приемно-контрольного прибора необходимо учитывать переходное сопротивление извещателя, которое не превышает 0,5 Ом.
Технические характеристики
| Номинальная температура срабатывания, °С |
54 … 70 |
| Максимальный коммутируемый ток, не более, мА |
50,0 |
| Максимальное коммутируемое напряжение, не более, В |
28,0 |
| Диапазон рабочих температур, °С |
-40 … +50 |
| Габаритные размеры, мм |
∅60х40 |
| Масса, не более, кг |
0,04 |
|
