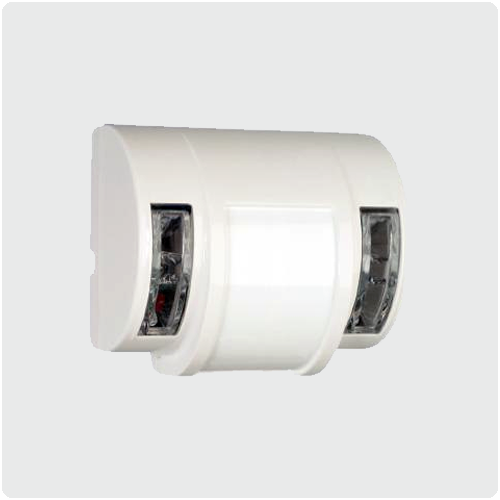

«PATROL-601» - совмещает два извещателя в одном корпусе
«PATROL-601» - объединяет две передовые технологии обнаружения вторжения на охраняемый объект PIR извещателем и датчиком разбития стекла
«PATROL-601» - имеет два микрофона для частотного разделения акустических сигналов
Преимущества:
- ЧЕТВЕРНОЙ ПИРОЭЛЕМЕНТ «QUAD PIR»
«PATROL-601» с четверным пироэлементом «QUAD» обеспечивает наилучшее обнаружение инфракрасного излучения от передвижения человека и гарантирует надёжное детектирование, исключая мёртвые зоны.
- ИСКЛЮЧИТЕЛЬНАЯ ЗАЩИТА ОТ ПРЯМОГО И ОТРАЖЁННОГО СВЕТА
Оригинальная линза Френеля, выполненная из материала “POLY IR”, обеспечивает самую лучшую пропускную способность инфракрасного излучения, а так же исключает ложные срабатывания при попадании на извещатель прямых и отраженных солнечных лучей или света автомобильных фар.
- ДВА МИКРОФОНА – ЧАСТОТНОЕ РАЗДЕЛЕНИЕ АКУСТИЧЕСКИХ СИГНАЛОВ
Применение двух микрофонов в извещателе «PATROL-601» позволило разделить низкочастотные и высокочастотные составляющие акустических сигналов, тем самым значительно повысить избирательную чувствительность акустического датчика, увеличить дальность обнаружения и с большой точностью идентифицировать только реальный факт разбития стекла.
- ДВА ТЕСТ РЕЖИМА: “GLASS TEST” И “SHOCK & GLASS TEST”
Для проверки датчика разбития стекла существуют два тестовых режима:
- Проверка и настройка высокочастотного канала “GLASS TEST”.
- Полная проверка датчика разбития стекла “SHOCK & GLASS TEST”.
- ДВА ПЛАВНЫХ РЕГУЛЯТОРА ЧУВСТВИТЕЛЬНОСТИ
В извещателе «PATROL-601» плавные регуляторы служат для настройки чувствительности PIR извещателя и датчика разбития стекла согласно условиям эксплуатации прибора на конкретном объекте.
- ДВЕ СТЕПЕНИ ЗАЩИТЫ ОТ RF И EM ИЗЛУЧЕНИЙ (ПОМЕХ)
Совершенная защита электронной схемы предусмотренными RF и EM фильтрами.
- ДВА ОПТОЭЛЕКТРОННЫХ КЛЮЧА
Два раздельных оптоэлектронных ключа (реле) PIR извещателя и датчика разбития стекла позволяют подключить «PATROL-601» к двум независимым зонам в контрольной панели.
- МЕХАНИЧЕСКАЯ ЗАЩИТА ПИРОЭЛЕКТРИЧЕСКОГО СЕНСОРА
PIR сенсор в «PATROL-601» надежно защищён от радиочастотных (RF) излучений никелевой вставкой.
Технические характеристики
| Диапазон определения скорости вторжения |
0.2 – 3.0 м/сек |
| Напряжение питания |
8.5 – 16 вольт |
| Ток потребления: |
|
| в дежурном режиме |
20мА |
| в режиме «тревога» с включенным светодиодом |
21мА |
| в режиме «тревога» c выключенным светодиодом |
16мА |
| Режим «пульс» - регулируемый |
1, 2 |
| Время выдачи сигнала «тревога» |
3 секунды |
| Дальность обнаружения пир извещателем |
15 метров |
| Дальность обнаружения датчиком разбития стекла |
15 метров x 180° |
| Максимальная высота установки |
10 метров |
| Выход реле |
НЗ; 60В; 120мА; 16Ω |
| Время «готовности» извещателя |
50 ± 2 секунды |
| Время «восстановления» извещателя |
5 ± 1 секунда |
| Оптическая помехозащищенность не менее |
10000 Люкс |
| Диапазон рабочих температур |
от – 30°C до +50°C |
| Диапазон температур хранения |
от – 50°C до +80°C |
| Защита от RFI-помех |
30 В/м в диапазоне от 10 до 1000 MHz |
| Защита от EMI-помех |
50 000 Вольт |
| Размеры |
75 мм x 66 мм x 49 мм |
| Вес |
106 грамм |
|
