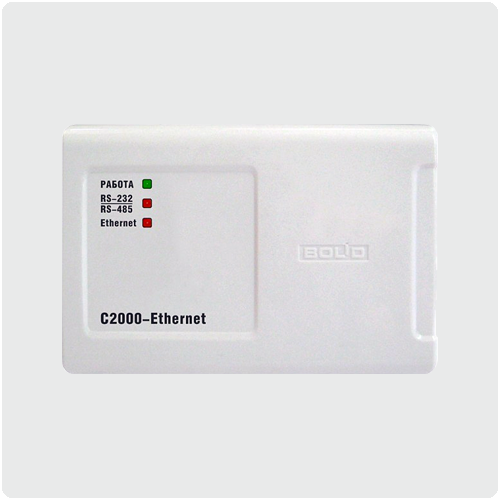

Для использования как в составе системы "Орион", "Орион Про", так и других систем. Осуществляет трансляцию данных интерфейса RS-232/RS-485 в Ethernet и обратно.
Поддерживает 2 режима работы:
- Прозрачный протоколонезависимый режим. Осуществляет передачу данных из интерфейса RS-232 или RS-485 в Ethernet и обратно (в составе системы "Орион", "Орион Про" и других систем).
- Режим с сохранением событий. Осуществляет опрос приборов в удаленном сегменте интерфейса RS-485 для увеличения скорости обмена между устройствами системы "Орион". Объем буфера событий: 255 сообщений. Автоматическое определение активного интерфейса: RS-232 или RS-485.
Параметры работы интерфейсов RS-485/RS-232 (Half-Duplex):
- Скорости передачи данных: 1200, 2400, 9600, 19200, 38400, 57600, 115200 бит/сек
- Количество стартовых/стоповых бит - 1
- Без контроля четности
- Максимальная длина пакета - 255 байт
- Настройка признаков упаковки данных (возможно использование нескольких признаков):
- максимальная длина пакета - (0-255);
- пауза между принятыми байтами - (0 - 65535 мс);
- разделитель (0 - 0xFF). Действие разделителя. При приеме разделителя:
a) отослать пакет;
b) отбросить разделитель и отослать пакет;
c) принять еще один байт, следующий за разделителем, и отослать пакет
Параметры работы по Ethernet-каналу:
- Скорость передачи - 10 Мбит/с
- Используемые протоколы: UDP, ICMP (ping), ARP
- Прием/передача единичных пакетов
- Максимальное количество аналогичных устройств, на которые осуществляется ретрансляция данных по Ethernet-каналу от одного "C2000-Ethernet" - 10
Технические характеристики
- Напряжение питания: +12 В, +24 В
- Потребляемый ток: не более 90 мА
- Рабочий диапазон температур:
- до IV квартала 2009 г. от 0 до +50°С
- с IV квартала 2009 г. от минус 30 до +55°С
- Габаритные размеры: 157х107х36 мм
|
